§ 1. АППАРАТЫ ДЛЯ ПЕРЕГОНКИ С ВОДЯНЫМ ПАРОМ

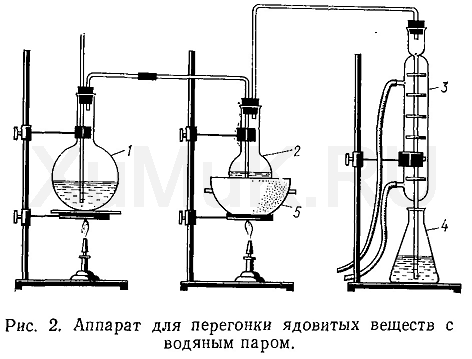

В химико-токсикологических лабораториях для перегонки ядовитых и сильнодействующих веществ с водяным паром применяют аппарат, представленный на рис. 2.

Этот аппарат состоит из парообразователя 1, колбы для перегонки 2, холодильника 3, приемника 4 и водяной бани 5.

В качестве парообразователя применяют металлический сосуд, имеющий стеклянную водомерную и пароотводную трубки. Через верхнее отверстие парообразователь заполняют водой приблизительно наполовину или на две третьи его объема. Затем верхнее отверстие парообразователя закрывают пробкой, в которую вставлена стеклянная предохранительная трубка. Нижний конец этой трубки опускают почти до дна парообразователя, а верхний (наружный) конец ее должен возвышаться над пробкой не менее чем на 50 см. Предохранительная трубка предназначается для предотвращения толчков в парообразователе при сильном его нагревании. При повышении давления в парообразователе вода поднимается по предохранительной трубке, а иногда через нее выбрасывается наружу. Чтобы предотвратить выбрасывание воды из парообразователя наружу, уменьшают пламя горелки, с помощью которой нагревают воду в парообразователе. Дно парообразователя нагревают пламенем газовой горелки без сетки.

При отсутствии металлического сосуда в качестве парообразователя может быть использована круглодонная колба вместимостью 1,5—2 л, которую закрывают пробкой с двумя отверстиями. В одно отверстие вставляют предохранительную стеклянную трубку, доходящую почти до дна колбы, а во второе отверстие вставляют изогнутую под прямым углом стеклянную трубку для отвода пара из парообразователя в колбу для перегонки. Нижний конец этой трубки должен выступать ниже пробки на 0,5—1 см.

Подготовленный таким образом парообразователь через пароотводную трубку соединяют с колбой для перегонки, содержащей смесь, из которой отгоняют вещества, летучие с водяным паром. В качестве колбы для перегонки применяют обычную круглодонную колбу, которую закрывают пробкой с двумя отверстиями. В одно отверстие вставляют стеклянную трубку для соединения с парообразователем. Эта трубка должна быть изогнута под прямым углом и доходить почти до дна колбы. Во второе отверстие в пробке вставляют изогнутую под прямым углом отводную трубку, с помощью которой колбу для перегонки соединяют с холодильником Либиха, к концу которого через пробку присоединяют аллонж для стекания в приемник перегнанной жидкости.

В перегонную колбу вносят смесь, из которой необходимо отогнать летучие вещества с водяным паром. Эта смесь должна занимать одну треть или не больше половины объема колбы для перегонки. Затем колбу для перегонки соединяют с парообразователем, содержащим кипящую воду, и с холодильником Либиха. После этого приступают к перегонке ядовитых веществ с водяным паром. В процессе перегонки водяной пар, поступающий из парообразователя, может конденсироваться в перегонной колбе. В результате этого будет увеличиваться объем жидкости в этой колбе. Чтобы во время перегонки уменьшить возможность конденсации водяного пара в колбе для перегонки, ее нагревают на кипящей водяной бане. Даже и при этом условии в колбе для перегонки до некоторой степени может увеличиваться объем жидкости за счет частичной конденсации водяного пара.

После окончания перегонки летучих веществ с водяным паром от парообразователя отсоединяют колбу для перегонки и только после этого прекращают нагревание парообразователя и колбы. Если прекратить нагревание парообразователя, к которому присоединена колба для перегонки, то в парообразователе образуется вакуум, в результате чего содержимое колбы для перегонки будет перебрасываться в парообразователь. При неосторожном обращении с прибором во время разъединения нагретого парообразователя, содержащего кипящую воду, и колбы для перегонки может произойти ожог рук водяным паром. Поэтому разъединять указанные части аппарата для перегонки с водяным паром нужно очень осторожно.

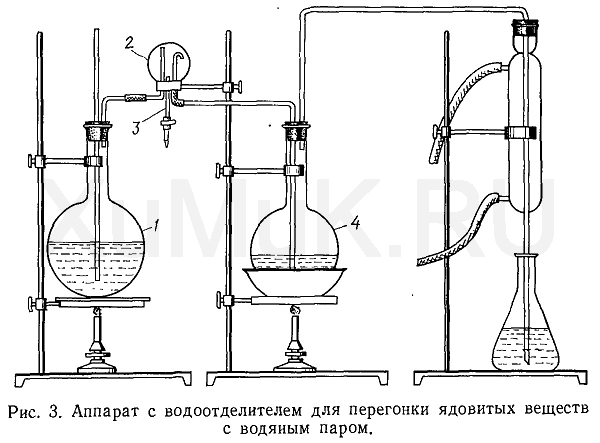

Аппарат для перегонки с водяным паром, снабженный водо отделителем. В отличие от аппарата для перегонки летучих веществ с водяным паром, применяемого в химико-токсикологическом анализе (см. рис. 2), в химических лабораториях для этой цели применяют аппараты, снабженные водоотделителями (брызгоуловителями). Этот аппарат отличается от приведенного выше аппарата для перегонки с водяным паром наличием водоотделителя, расположенного между парообразователем и колбой для перегонки (рис. 3).

Водоотделитель 2 представляет собой низкогорлую колбу вместимостью 200—250 мл, закрытую пробкой с тремя отверстиями. В одно отверстие вставляют стеклянную трубку, через которую поступает водяной пар из парообразователя 1, во второе — стеклянную трубку, через которую из водоотделителя поступает водяной пар в колбу для перегонки 4, в третье — водосливную стеклянную трубку 3, на которую одевают кусок резинового Шланга с зажимом. Эта трубка служит для спускания из водоуловителя воды, поступающей из парообразователя в виде брызг и образующейся в результате конденсации водяного пара. Воду, накопившуюся в водоотделителе в процессе перегонки, время от времени спускают через водосливную трубку.

После окончания перегонки летучих веществ с водяным паром открывают зажим на водосливной трубке, через которую в аппарат поступает воздух. В результате этого уравнивается давление во всех частях аппарата для перегонки с водяным паром. После этого прекращают нагревание парообразователя и через несколько минут отсоединяют от него колбу для перегонки.

Пользуясь аппаратом для перегонки с водяным паром, снабженным водоуловителем, не происходит увеличение объема жидкости в колбе для перегонки. При уменьшении или прекращении нагревания парообразователя не перебрасывается содержимое колбы для перегонки в парообразователь и исключается возможность ожога рук парами воды при разъединении колбы и парообразователя с кипящей водой.

Перегонка летучих веществ с водяным паром с помощью аппарата, снабженного водоуловителем, производится так же, как и с помощью аппарата без водоуловителя.
