Глава 31. КАЛИБРОВКА И ПОВЕРКА СРЕДСТВ ИЗМЕРЕНИЙ
31.1. Российская система калибровки
Калибровка средств измерений — это совокупность операций, выполняемых с целью определения и подтверждения действительных значений метрологических характеристик и/или пригодности к применению средств измерений, не подлежащих государственному метрологическому контролю и надзору. Под пригодностью средства измерения подразумевается соответствие его метрологических характеристик ранее установленным техническим требованиям, которые могут содержаться в нормативном документе или определяться заказчиком. Вывод о пригодности делает калибровочная лаборатория.
Калибровка заменила ранее существовавшую в нашей стране ведомственную поверку и метрологическую аттестацию средств измерений. В отличие от поверки, которую осуществляют органы государственной метрологической службы, калибровка может проводиться любой метрологической службой (или физическим лицом) при наличии надлежащих условий для квалифицированного выполнения этой работы. Калибровка — добровольная операция и ее может выполнить также и метрологическая служба самого предприятия. Это еще одно отличие от поверки, которая, как уже сказано выше, обязательна и подвергается контролю со стороны органов ГМС.
Однако добровольный характер калибровки не освобождает метрологическую службу предприятия от необходимости соблюдать определенные требования. Главное из них — прослеживаемость, т.е. обязательная "привязка" рабочего средства измерений к национальному (государственному) эталону. Таким образом, функцию калибровки следует рассматривать как составную часть национальной системы обеспечения единства измерений. А если учесть, что принципы национальной системы обеспечения единства измерений гармонизованы с международными правилами и нормами, то калибровка' включается в мировую систему обеспечения единства измерений.
Выполнение указанного требования ("привязки" к эталону) важно и с другой точки зрения: измерения — это неотъемлемая часть технологических процессов, т.е. они непосредственно влияют на качество продукции. В этой связи результаты измерений должны быть сравнимы, что достигается только передачей размеров единиц от государственных эталонов и соблюдением норм и правил законодательной метрологии. Доверие к продавцу продукции подкрепляется сертификатами о калибровке средств измерений, выданными от имени авторитетной национальной метрологической организации.
Внедрение калибровки в России имеет свои особенности. В Западных странах калибровочные работы расширялись и развивались, вырастая из потребностей повышения конкурентоспособности продукции, и при этом поверке (как обязательной функции) подлежала довольно ограниченная номенклатура средств измерений. В России же калибровка является продуктом разгосударствления процессов контроля за исправностью приборов. И, следовательно, отказ от всеобщей обязательности поверки вызвал к жизни функцию калибровки. Такой процесс либерализации метрологического контроля не всеми приветствуется и не проходит гладко. Метрологам как Государственной метрологической службы, так и метрологических служб предприятий приходится переходить от привычных, отработанных десятилетиями, форм взаимодействия к новым отношениям, что часто вызывает отрицательную реакцию.
Внедрению калибровки объективно мешает отсутствие конкуренции. Здесь проявляется определенное противоречие. С одной стороны, предприятия в соответствии с законом имеют право самостоятельно организовать у себя калибровку средств измерений и не заинтересованы (в отсутствие конкуренции) аккредитоваться у компетентных органов аккредитации на право проведения калибровочных работ. С другой стороны, предприятия понимают, что оторванность от государственной системы передачи размеров единиц от государственных эталонов по налаженной схеме рабочим средствам измерений может привести к потере точности и достоверности результатов измерений.
Возможны следующие варианты организации калибровочных работ:
• предприятие самостоятельно организует у себя проведение калибровочных работ и не аккредитуется ни в какой системе;
• предприятие, заинтересованное в повышении конкурентоспособности продукции, аккредитуется в Российской системе калибровки (РСК) на право проведения калибровочных работ от имени аккредитовавшей его организации;
• предприятие аккредитуется в РСК с целью выполнения калибровочных работ на коммерческой основе;
• предприятия, аккредитовавшиеся на право поверки средств измерений, одновременно получают аттестат аккредитации на право проведения калибровочных работ по тем же видам (областям) измерений;
• метрологические институты и органы Государственной метрологической службы регистрируются в РСК одновременно как органы аккредитации и как калибровочные организации;
• аккредитация предприятия в качестве калибровочной лаборатории в зарубежной калибровочной службе открытого типа.
На сегодняшний день еще не определились предпочтительные варианты организации калибровочного дела в России. Но о принципах организации РСК уже можно говорить. Российская система калибровки базируется на таких принципах, как добровольность вступления; обязательная передача размеров единиц от государственных эталонов рабочим средствам измерений; профессионализм и техническая компетентность субъектов РСК; самоокупаемость.

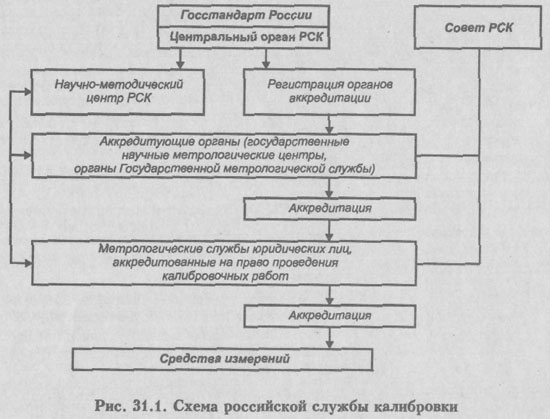

Основным стимулом вступления в РСК должно быть стремление к возрастанию степени доверия потребителей к показателям качества продукции. Стимулирует этот процесс и развивающаяся в стране система аккредитации испытательных лабораторий, которая охватывает и калибровочные организации. Кроме того, членство в РСК обеспечивает надлежащее информационное обеспечение калибровочной деятельности. Самоокупаемость РСК рассматривается как вполне реальный принцип, поскольку потребность в точных и достоверных результатах измерений возрастает. На рис. 31.1 представлена схема российской службы калибровки. Субъектами РСК являются:
• метрологические службы юридических лиц, аккредитованные на право калибровки средств измерений с использованием эталонов, подчиненных государственным эталонам единиц величин;
• государственные научные метрологические центры (метрологические институты Госстандарта России) и органы Государственной метрологической службы, зарегистрированные в РСК как аккредитующие органы, имеющие право аккредитовывать метрологические службы юридических лиц на право калибровки средств измерений;
• Госстандарт России, являющийся центральным органом РСК, координирующим деятельность субъектов РСК;
■ ВНИИ метрологической службы, осуществляющий функции по организационному, методическому и информационному обеспечению деятельности РСК;
• совещательный орган РСК — Совет РСК, образованный Госстандартом России для формирования и обсуждения проектов решений центрального органа РСК по вопросам технической политики деятельности РСК.
Членами Совета РСК могут быть руководители аккредитующих органов, руководители аккредитованных метрологических служб, представители отраслей народного хозяйства и предприятий, научно-исследовательских институтов и объединений, а также других заинтересованных в РСК обществ и объединений. Вся деятельность субъектов РСК осуществляется на договорной основе. Контроль выполнения требований, предъявляемых к аккредитованным метрологическим службам, осуществляет орган Государственной метрологической службы по месту расположения данной метрологической службы. Орган аккредитации также осуществляет внутренний аудит и периодические ревизии для проверки своего соответствия предъявляемым требованиям.
Правовые основы калибровки средств измерений определяются ст. 23 Закона РФ "Об обеспечении единства измерений". Закон устанавливает границы применения калибровки: "средства измерений, не подлежащие поверке, могут подвергаться калибровке при выпуске из производства или ремонта, при ввозе по импорту, при эксплуатации, прокате н продаже". Закон устанавливает, что заинтересованные метрологические службы юридических лиц могут быть аккредитова-
ны на право проведения калибровочных работ. Порядок аккредитации устанавливается Госстандартом России. В целях реализации этого положения Закона разработан документ: "ГСИ. Порядок аккредитации метрологических служб юридических лиц на право проведения калибровочных работ". Документ создан на основе анализа организации национальных калибровочных служб Англии, США, ФРГ и других стран, а также в соответствии с руководствами ИСО/МЭК, стандартами EN 45001-45003 и Системой сертификации ГОСТ Р.
Указанный документ устанавливает:
• порядок регистрации аккредитующих органов, порядок аккредитации метрологических служб юридических лиц и требования к ним;
• формы контроля за аккредитованными метрологическими службами, порядок аннулирования аттестата аккредитации, правила ведения Реестра РСК. Проблему в становлении и развитии российской калибровочной службы составляет ее нормативное обеспечение. Практически пока нет методик калибровки, не установлены межкалибровочные интервалы с учетом конкретных групп приборов, не разработаны нормативы по стоимости калибровочных работ. Но вместе с тем внедрение и развитие калибровочных работ в России начались с временного применения достаточно хорошо разработанной ранее нормативной базы метрологической аттестации и поверки.
Межкалибровочным интервалом называют календарный промежуток времени, по истечении которого средство измерения должно быть направлено на калибровку независимо от его технического состояния. Аналогично этому понятие межповерочного интервала. Различают три вида межкалибровочных (межповерочных) интервалов:
• первый вид — единый для всех средств измерений данного типа интервал, устанавливаемый на основе нормативных документов на этот вид средств измерений. В этом случае межповерочный (межкалибровочный) интервал определяется Госстандартом РФ при утверждении типа средства измерения по результатам испытаний. Величина интервала учитывает показатели метрологической безотказности и среднее значение времени использования средств измерений в нормальных условиях;
• второй вид- интервал, установленный в соответствии с конкретными условиями эксплуатации средств измерений данного типа в организациях и на предприятиях. Если назначенный интервал не совпадает с указанным в нормативных документах на данный тип средств измерений, его величину следует согласовать с Госстандартом или с аккредитированной им ведомственной метрологической службой. Для средств измерений, которые не подлежат госнадзору, межкалибровочный интервал определяется по решению метрологической службы юридического лица;
• третий вид — межповерочные (межкалибровочные) интервалы для средств измерений, предназначенных для ответственных измерительных операций, например, измерений, связанных с безаварийной работой атомных электростанций, газопроводов и т.п.
Индивидуальные интервалы предусмотрены также для вторичных и разрядных эталонов. Третий вид интервалов связан с учетом календарного времени эксплуатации средств измерений, так как из-за старения их деталей и узлов возрастают погрешности, что обусловило сокращение межповерочных интервалов. Согласование назначенных интервалов аналогично описанному для второго вида. Общим для всех видов межповерочных (межкалибровочных) интервалов является учет показателей метрологической безотказности средств измерений, в частности, такой ее составляющей, как средняя наработка на метрологический отказ. Этот показатель может быть определен в процессе испытаний средства измерения, по результатам которого рассчитывают время достижения наименьшего заданного значения вероятности отказа. Это время и служит основой для установления межповерочного (межкалибровочного) интервала.
