31.2. Методы поверки (калибровки) и поверочные схемы
Допускается применение четырех методов поверки (калибровки) средств измерений:
• непосредственное сличение с эталоном;
• сличение с помощью компаратора;
Метод непосредственного сличения поверяемого (калибруемого) средства измерения с эталоном соответствующего разряда широко применяется для различных средств измерений в таких областях, как электрические и магнитные измерения, для определения напряжения, частоты и силы тока. В основе метода лежит проведение одновременных измерений одной и той же физической величины поверяемым (калибруемым) и эталонным приборами. При этом определяют погрешность как разницу показаний поверяемого и эталонного средств измерений, принимая показания эталона за действительное значение величины. Достоинства этого метода в его простоте, наглядности, возможности применения автоматической поверки (калибровки), отсутствии потребности в сложном оборудовании.
Для второго метода необходим компаратор — прибор сравнения, с помощью которого сличаются поверяемое (калибруемое) и эталонное средства измерения. Потребность в компараторе возникает при невозможности сравнения показаний приборов, измеряющих одну и ту же величину. Например, двух вольтметров, один из которых пригоден для постоянного тока, а другой — переменного. В подобных ситуациях в схему поверки (калибровки) вводится промежуточное звено — компаратор. Для приведенного примера потребуется потенциометр, который и будет компаратором. На практике компаратором может служить любое средство измерения, если оно одинаково реагирует на сигналы как поверяемого (калибруемого), так и эталонного измерительного прибора. Достоинством данного метода специалисты считают последовательное во времени сравнение двух величин. Метод прямых измерений применяется, когда имеется возможность сличить испытуемый прибор с эталонным в определенных пределах измерений. В целом принцип этого метода аналогичен методу непосредственного сличения, но методом прямых измерений производится сличение на всех числовых отметках каждого диапазона (и поддиапазонов, если они имеются в приборе). Метод прямых измерений применяют, например, для поверки или калибровки вольтметров постоянного электрического тока.
Метод косвенных измерений применяется, когда действительные значения измеряемых величин невозможно определить прямыми измерениями либо когда косвенные измерения оказываются более точными, чем прямые. Этим методом определяют вначале не искомую характеристику, а другие, связанные с ней определенной зависимостью. Искомая характеристика определяется расчетным путем. Например, при поверке (калибровке) вольтметра постоянного тока эталонным амперметром устанавливают силу тока, одновременно измеряя сопротивление. Расчетное значение напряжения сравнивают с показателями калибруемого (поверяемого) вольтметра. Метод косвенных измерений обычно применяют в установках автоматизированной поверки (калибровки).
Поверочные схемы
Для обеспечения правильной передачи размеров единиц измерения от эталона к рабочим средствам измерения составляют поверочные схемы, устанавливающие метрологические соподчинения государственного эталона, разрядных эталонов и рабочих средств измерений.
Поверочные схемы разделяют на государственные и локальные. Государственные поверочные схемы распространяются на все средства измерений данного

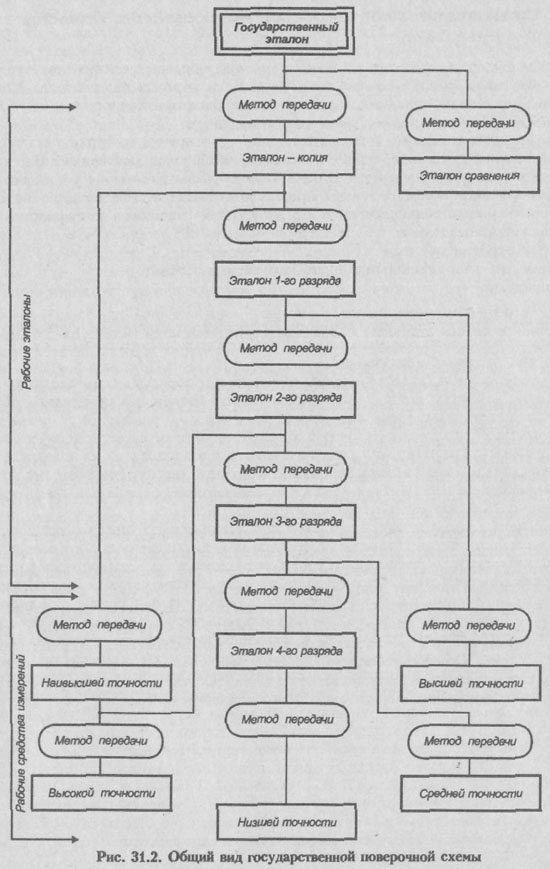

вида, применяемые в стране. Локальные поверочные схемы предназначены для метрологических органов министерств, распространяются они также и на средства измерений подчиненных предприятий. Кроме того, может составляться и локальная схема на средства измерений, используемые на конкретном предприятии. Все локальные поверочные схемы должны соответствовать требованиям соподчиненности, которая определена государственной поверочной схемой (рис. 31.2). Государственные поверочные схемы разрабатываются научно-исследовательскими институтами Госстандарта РФ, держателями государственных эталонов.
В некоторых случаях бывает невозможно одним эталоном воспроизвести весь диапазон величины, поэтому в схеме может быть предусмотрено несколько первичных эталонов, которые в совокупности воспроизводят всю шкалу измерений. Например, шкала температуры от 1,5 до 1*105 К воспроизводится двумя государственными эталонами.
Государственные поверочные схемы утверждаются Госстандартом РФ, а локальные — ведомственными метрологическими службами или руководством предприятия.
Рассмотрим в общем виде содержание государственной поверочной схемы.
Наименование эталонов и рабочих средств измерений обычно располагают в прямоугольниках (для государственного эталона прямоугольник двухконтурный). Здесь же указывают метрологические характеристики для данной ступени схемы. В нижней части схемы расположены рабочие средства измерений, которые в зависимости от их степени точности (т.е. погрешности измерений) подразделяют на пять категорий: наивысшей точности; высшей точности; высокой точности; средней точности; низшей точности. Наивысшая точность обычно соизмерима со степенью погрешности средства измерения государственного эталона. В каждой ступени поверочной схемы регламентируется порядок (метод) передачи размера единицы. Наименования методов поверки (калибровки) располагаются в овалах, в которых также указывается допускаемая погрешность метода поверки (калибровки). Основным показателем достоверности передачи размера единицы величины является соотношение погрешностей средств измерений между вышестоящей и нижестоящей ступенями поверочной схемы. В идеале это соотношение должно быть 1:10, однако на практике достичь его не удается, и минимально допустимым соотношением принято считать 1:3. Чем больше величина этого соотношения, тем меньше уверенность в достоверности показаний измерительного прибора.
При разработке конкретных поверочных схем необходимо следовать приведенной схеме. Строгое соблюдение поверочных схем и своевременная поверка разрядных эталонов — необходимые условия для передачи достоверных размеров единиц измерения рабочим средствам измерений.
