3.3. Цикл и теоремы Карно

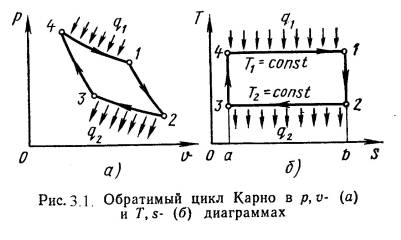

Циклом Карно называется круговой цикл, состоящий из 2-х изотермических и из 2-х адиабатных процессов. Обратимый цикл Карно в p,υ- и T,s- диаграммах показан на рис.3.1.

1-2 – обратимое адиабатное расширение при s₁=Const. Температура уменьшается от Т₁ до Т₂.

2-3 – изотермическое сжатие, отвод теплоты q₂ к холодному источнику от рабочего тела.

3-4 – обратимое адиабатное сжатие при s₂=Const. Температура повышается от Т₃ до Т₄.

4-1 – изотермическое расширение, подвод теплоты q₁ к горячего источника к рабочему телу.

Основной характеристикой любого цикла является термический коэффициент полезного действия (т.к.п.д.).

h_t = L_ц / Q_ц , (3.8)

или

h_t = (Q₁ – Q₂) / Q₁ .

Для обратимого цикла Карно т.к.п.д. определяется по формуле:

h_tк = (Т₁ – Т₂) / Т₁ . (3.9)

Отсюда следует 1-я теорема Карно:



"Термический к.п.д. обратимого цикла Карно не зависит от свойств рабочего тела и определяется только температурами источников".



Bиз сравнения произвольного обратимого цикла и цикла Карно вытекает 2-я теорема Карно:



"Обратимый цикл Карно является наивогоднейшим циклом в || заданном интервале температур"



Т.е. т.к.п.д. цикла Карно всегда больше т.к.п.д. произвольного цикла:

h_tк > h_t . (3.10)
