Полихиноксалины
ПОЛИХИНОКСАЛИНЫ, полимеры,
содержащие в основной цепи макромолекулы хиноксалиновые циклы. Практич. интерес
представляют фенилированные полихиноксалины (R = С6Н5).
Полихиноксалины-твердые в-ва от белого
до темно-желтого цвета; т. стекл. 350-400 °С (R = Н) и 190-320 °С (R
= С6Н5). Не разлагаются при нагр. на воздухе до 500-550
°С, в инертной атмосфере-до 560 °С; лестничные полихиноксалины в инертной атмосфере
начинают разрушаться при 680 °С. Фенилированные полихиноксалины хорошо раств. в хлороформе,
тетрахлорэтане, фенолах, N-метил-пирролидоне. Из р-ров полихиноксалинов в этих р-рителях формуют
прочные эластичные пленки. Фенилированные полихиноксалины отличаются также высокой хим. стойкостью
(пленки не разрушаются при длит. кипячении в воде и 50%-ном р-ре КОН).
Получают полихиноксалины полициклоконденсацией
ароматич. тетра-аминов с бис-(a-дикарбонильными) соед. по схеме:

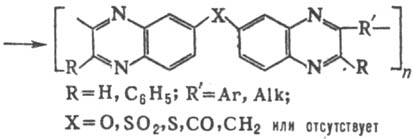

Р-цию проводят предпочтительно
в р-ре, напр. в диоксане, м-крезоле, хлороформе, при т-рах от —10 до
200 °С или в расплаве при 180-280 °С.
Применяют полихиноксалины как связующие
для армир. пластиков, пленкообразователи для клеев, к-рые можно эксплуатировать
при повыш. т-рах и в агрессивных средах.
Лит.: Кронгауз Е.
С., "Успехи химии", 1977, т. 46, в. 1, с. 112-50; Бюллер К.-У.,
Тепло- и термостойкие полимеры, пер. с нем., М., 1984.
Я. С. Выгодский.
