Вольфрама карбиды

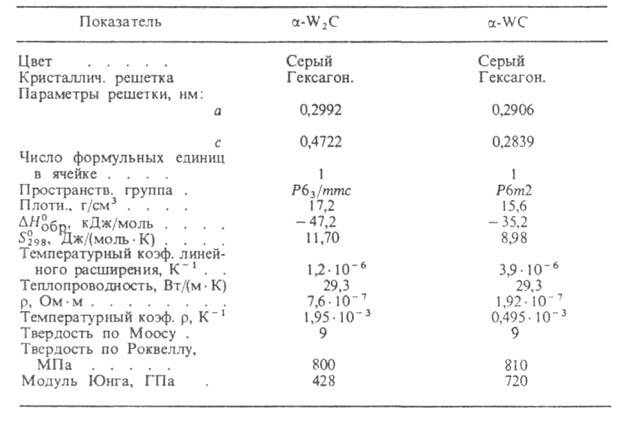

ВОЛЬФРАМА КАРБИДЫ. Св-ва монокарбида WC приведены в табл. (см.
также рис.). До 2525 °С устойчива модификация
WC;
выше 2525 °С-
WC
с кубич. решеткой (а = 0,4220 нм, z = 4, пространств, группа РтЗт).
При 2720 °С разлагается. Т-ра Дебая 620 К. Устойчив на воздухе до ~430°С,
при 800-1200 °С окисляется до WO3. Взаимод. при кипячении с
HNO3, H2SO4, смесью НС1 с HNO3
(3:1). При нагр. в атмосфере Н2 содержание углерода уменьшается,
особенно быстро в присут. водяных паров. Взаимод. с С12 выше
500 °С. Получают WC взаимод. W и С в среде Н2 при 1430-1630
°С. Он м. б. получен также разложением W(CO)6 ок. 1030°С, взаимод.
вольфрамовой к-ты, WO3 или (NH4)10[H2W12O42]*xcH2O
с Н2 и СН4 при 900-1000 °С
WC - основа металлекерамич. твердых сплавов. Кроме того, его используют
для легирования стали в произ-ве быстрорежущих инструментов, изготовления
инструментов для обработки чугунов, бронз, латуней, керамики (в виде сплавов
на основе WC), изготовления армирующих элементов буровых коронок, деталей
аппаратуры в произ-ве синтетич. алмазов, нанесения износостойких наплавочных
покрытий на металлич. поверхности (в частности, в виде сплава W с W2C);
применяется также в кач-ве катализатора дегидрирования спиртов, циклогексана
и др.

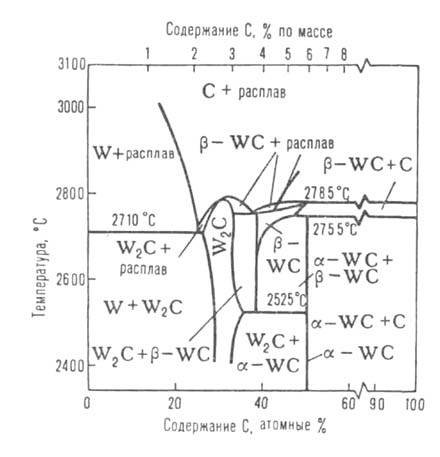

Фазовая диаграмма системы вольфрам - углерод.
Карбид дивольфрама W2C существует только при высоких т-рах.
При 1247-1427°С устойчив
W2C;
выше 1427 °С-
W2C
с кубич. решеткой (а = 0,4220 нм, z = 4, пространств, группа Fm3m);
т. пл. 2755 °С. Взаимод. с HNO3 и смесью HF с HNO3,
не реагирует с соляной к-той и H2SO4. С хлором ок.
400 °С образует WCi6 и С. Получают W2C взаимод. W
с сажей (3% по массе) при 3000-3230 oС, а также теми же способами,
что и WC.
===
Исп. литература для статьи «ВОЛЬФРАМА КАРБИДЫ»: Косолапова Т. Я., Карбиды, М., 1968; Самсонов Г. В., Упад-хая
Г. Ш., Не шпор B.C., Физическое материаловедение карбидов, К., 1974; Самсонов
Г. В., Виницкий И. М., Тугоплавкие соединения, 2 изд., М., 1976. А.
Н. Пилянкевич.
Страница «ВОЛЬФРАМА КАРБИДЫ» подготовлена по материалам химической энциклопедии.
