Дозатор

Дозатор, устройство для автоматического отмеривания (дозирования) заданных массы или объёма жидких и сыпучих материалов. Дозаторы применяют при производстве строительных материалов, в металлургической, химической, пищевой, фармацевтической и др. отраслях промышленности, на ж.-д., морском и речном транспорте, в лабораторной практике и торговле.

  Дозируемый материал можно измерять в единицах массы (кг) — весовыми дозаторами или в единицах объёма (м3) — объёмными дозаторами. Производительность дозаторов выражается отношением массы (или объёма) к единице времени (кг/ч или м3/ч). Как весовые, так и объёмные дозаторы могут быть периодического (дискретного) и непрерывного действия с ручным и автоматическим управлением. Выбор типа дозатора определяется характером технологического процесса и свойствами материалов. Дозаторы периодического действия (рис. 1) используют главным образом в технологических процессах с размещением оборудования по высоте, а дозаторы непрерывного действия (рис. 2) — в процессах с горизонтальным размещением оборудования и конвейерной транспортировкой материала.

  В зависимости от требований технологического процесса применяют однокомпонентные дозаторы для порционного и непрерывного дозирования одного материала или многокомпонентные дозаторы для порционного и непрерывного дозирования нескольких сыпучих материалов (рис. 3) или жидкостей. В многокомпонентных дозаторах может осуществляться процесс с автоматическим поддержанием соотношения материалов или производиться коррекция по заданной программе. Дозаторы дискретного действия имеют обычно конструкцию бункерного типа, а дозаторы непрерывного действия — бункерного и ленточного.

  Наиболее простые объёмные дозаторы не обеспечивают достаточной точности; сложные и точные технологические процессы, как правило, ведутся с использованием весовых дозаторов. Весовые автоматические дозаторы представляют собой комплекс, состоящий из датчика контроля массы, машины-автомата для подачи материала и системы автоматического управления дозой или расходом массы. Основные элементы весового дозатора: объёмный дозатор, служащий питателем, грузоприёмное устройство и измерительное устройство (датчик), системы регистрации и регулирования, исполнительное устройство. По принципу действия дозаторы-питатели могут быть гравитационными (обычно воронки) без принудительной подачи и с принудительной подачей материалов ленточными, винтовыми, тарельчатыми и др. конвейерами или плунжерными, шестерёнчатыми и др. насосами.

  Дозаторы позволяют экономично расходовать сырьё, сократить потери материалов, расширить поточное производство, исключить многие трудоёмкие процессы, а также улучшить условия труда.



  Лит.: Карпин Е. Б., Расчет и конструирование весоизмерительных механизмов и дозаторов, М., 1963; «Механизация и автоматизация производства», 1969, № 10.

  Е. Б. Карпин.

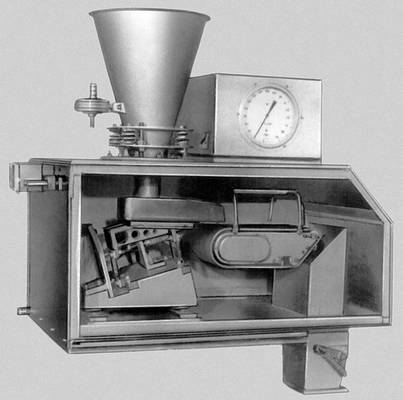

Рис. 2. Весовой дозатор непрерывного действия для сыпучих материалов с пневматической системой управления.

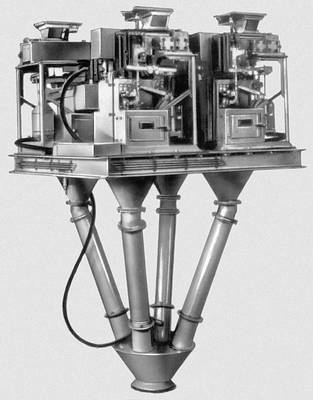

Рис. 3. Весовой дозатор для дозирования нескольких сыпучих материалов.

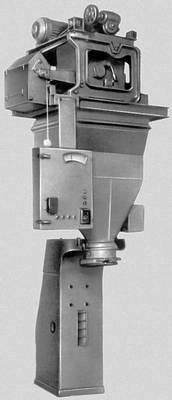

Рис. 1. Весовой дозатор периодического действия, применяемый при фасовке муки в мешки.
