Для повышения точности дозирования при достижении 90-95% дозы вентиль 4 закрывают, а расход продукта уменьшают в 4-5 раз с помощью вентиля 5. Для стабилизации или программного изменения расхода блок управления определяет и устанавливает требуемый расход посредством вентиля 6. Дозы от 1 дм3 до десятков м3, погрешность 0,5-1,5%. Для надежной работы таких дозаторов дозируемую среду тщательно очищают от твердых и газообразных примесей, не допускают кристаллизацию или полимеризацию продуктов в полостях счетчиков, для вращения ротора создают достаточный перепад давлений между входом и выходом дозаторов.
При дозировании в емкости (реакторы), работающие под давлением, равным или превышающем давление среды на входе в дозаторы, а также для дозирования вязких и пастообразных продуктов применяют дозаторы на основе насосов вытеснения (поршневых, плунжерных, шестеренчатых, диафрагменных). При равенстве задания и фактич. дозы блок управления отключает насос, перекрывая поток продукта, показывает и регистрирует величину дозы. Диапазон последней от 1 см3 до сотен дм3, миним. погрешность 1-3%, давление продукта на выходе дозатора до сотен кПа.
В дозаторах малой производительности (единицы см3/ч) продукт вытесняется с помощью газа или инертной жидкости (рис. 2). При открытом вентиле 4 и закрытом вентиле 5 в случае олускания сосуда 2 емкость 1 заполняется дозируемым продуктом. Для выдачи дозы закрывается вентиль 4 и открывается вентиль 5. При этом сосуд 2 поднимается, что обеспечивает вытеснение части продукта из емкости 1.
Рис. 2. Объемный микродозатор на основе вытеснения дозы: 1 емкость; 2 напорный сосуд; 3 привод; 4,5 вентили; 6 блок управления.
Дозаторы непрерывного действия состоят из расходомера (напр., индукционного), регулятора и запорного органа (вентиль, задвижка), блока управления и информации. Заданный расход обеспечивается благодаря изменению гидравлич. сопротивления регулятора по сигналу от блока управления, в к-ром определяется также общий объем прошедшего продукта. Запорный орган прекращает его подачу при достижении заданного объема. Дозы от 1 см3 до тысяч м3, точность поддержания расхода в пределах от 1,5- до 2-кратной точности расходомера.
Наряду с дозаторами на основе расходомеров используют дозаторы в виде емкости с дозируемым продуктом, на выходе к-рой установлено постоянное гидравлич. сопротивление (диафрагма, спираль, лента, капилляр и т. п.). Стабильность расхода достигается поддержанием уровня или соответствующего давления в емкости.
Весовые дозаторы применяют для дозирования твердых сыпучих материалов, реже - жидкостей. Дозы от нескольких г до
сотен кг, производительность от сотен до десятков т/ч, погрешность дозирования от 0,1 до 0,5%.
Из дозаторов дискретного действия наиб. распространены в хим. пром-сти такие, в к-рых загружаемая емкость установлена на силоизмерит. преобразователях - тензометрич. или платформенных весах (см. Взвешивание). Сигнал от преобразователя 2 (рис. 3) поступает в блок управления 3, с помощью к-рого автоматически взвешивается емкость 1 и формируется команда для управления устройствами загрузки 4 и выгрузки 5. В открытых емкостях с жидкостями массу продукта при дозировании определяют по пропорциональной ей высоте слоя жидкости. Достоинство таких дозаторов - компактность датчиков давления; недостаток - необходимость предварительной градуировки (определение зависимости гидростатич. давления от веса продукта в емкости).

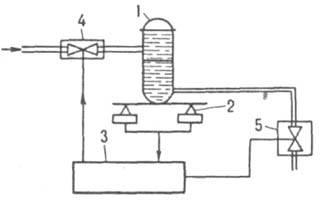

Рис. 3. Весовой дозатор дискретного действия: 1 - емкость; 2 - силоизмерит. преобразователь; 3 - блок управления; 4, 5 - устройства загрузки и выгрузки.
В дозаторах непрерывного действия регулируется скорость потока материала или площадь поперечного сечения его слоя. Схема одного из таких дозаторов представлена на рис. 4, а. Дозируемый материал поступает на силоизмерит. транспортер. Вес материала на ленте, пропорциональный производительности дозатора, измеряется силоизмерит. преобразователем и сравнивается в регуляторе с сигналом задания. В результате устройство 7 вырабатывает корректирующий сигнал, регулирующий высоту слоя материала на ленте.

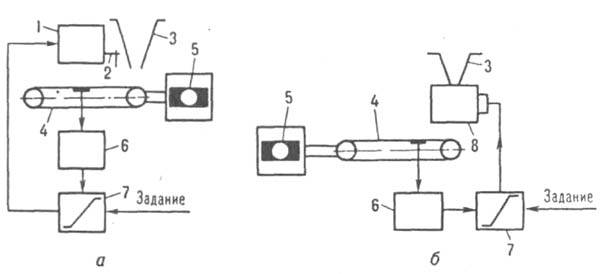

Рис. 4. Весовые дозаторы непрерывного действия с регулированием высоты слоя материала на ленте (а)и скорости потока материала (б): 1 - привод; 2 - заслонка; 3 - бункер; 4, 6 - силоизмерительные транспортер и преобразователь; 5 - электродвигатель; 7 - регулятор; 8 - питатель.
На рис. 4, б показана схема дозатора с регулируемой скоростью потока материала. Дозируемый материал поступает на силоизмерит. транспортер через питатель. Сигналы задания и расхода подаются в регулятор, к-рый вырабатывает корректирующий сигнал на привод питателя, увеличивая или уменьшая скорость потока материала. Регулирование потока материала можно осуществлять также изменением скорости движения самого весоизмерит. транспортера.
===
Исп. литература для статьи «ДОЗАТОРЫ»: Гуревич А. Л., Соколов М. В.. Импульсные системы автоматического дозирования агрессивных жидкостей, М., 1973; Абилов А. Г., Лютфалиев К. А., Автоматические микродозаторы для жидкостей, М., 1975; Синицын Б. Н., Ерохин А. С., Дозаторы непрерывного действия - средства автоматизации процессов дозирования. Обзорная информация, в. 3, М., 1982.
М. И. Биленко.
