Самовозгорание

САМОВОЗГОРАНИЕ, возникновение горения в результате самонагревания горючих твердых материалов, вызванного самоускорением в них экзотермич. р-ций. Самовозгорание происходит из-за того, что тепловыделение в ходе р-ций больше тепло-отвода в окружающую среду.

Начало самовозгорания характеризуется т-рой самонагревания (T_сн), представляющей собой минимальную в условиях опыта т-ру, при к-рой обнаруживается тепловыделение.

При достижении в процессе самонагревания определенной т-ры, наз. т-рой самовозгорания (T_своз), возникает горение материала, проявляющееся либо тлением, либо пламенным горением. В последнем случае T_своз адекватна т-ре самовоспламенения (T_св), под к-рым в пожарном деле понимают возникновение горения газов и жидкостей при нагр. до нек-рой критич. т-ры. (см. Воспламенение в пожарном деле). В принципе самовозгорание и самовоспламенение по физ. сущности сходны и различаются лишь видом горения, самовоспламенение возникает только в виде пламенного горения.

В случае самовоспламенения самонагревание (предвзрыв-ной разогрев; см. Воспламенение) развивается в пределах всего неск. градусов и поэтому не учитывается при оценке пожаровзрывоопасности газов и жидкостей. При самовозгорании область самонагревания может достигать неск. сотен градусов (напр., для торфа от 70 до 225 °С). Вследствие этого явление самонагревания всегда учитывается при определении склонности твердых в-в к самовозгоранию.

Самовозгорание изучают путем термостатирования исследуемого материала при заданной т-ре и установления зависимости между т-рой, при к-рой возникает горение, размерами образца и временем его нагрева в термостате.

Процессы, происходящие при самовозгорании образцов горючего материала, изображены на рисунке. При т-рах до T_сн (напр., T₁) материал нагревается без изменений (тепловыделение отсутствует). При достижении T_сн в материале происходят экзотермич. р-ции. Последние в зависимости от условий накопления теплоты (масса материала, плотность упаковки его атомов и молекул, продолжительность процесса и т. д.) могут после периода небольшого самонагревания по исчерпании способных саморазогреваться компонентов материала завершиться охлаждением образца до начальной т-ры термостата (кривая 1) либо продолжать самонагреваться вплоть до T_своз (кривая 2). Область между Т_сн и T_своз потенциально пожароопасна, ниже T_сн-безопасна.

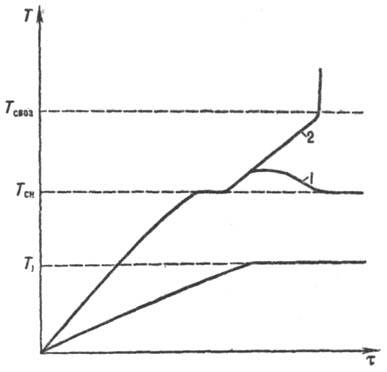

Изменение т-ры Т во временя т в термостатированных образцах горючего материала.

Возможность самовозгорания материала, находящегося в потенциально пожароопасной области, устанавливают с помощью ур-ний:

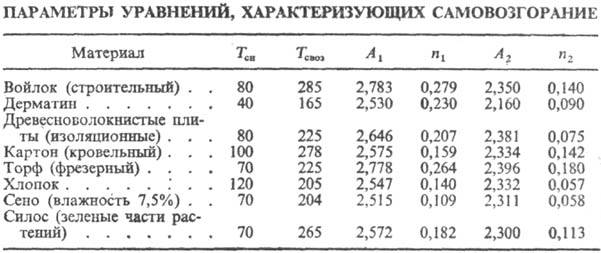

где T_окр-т-ра окружающей среды, °С; l-определяющий размер (обычно толщина) материала; т-время, в течение к-рого может произойти самовозгорание; A₁, n₁ и А₂, n₂-коэф., определяемые для каждого материала по опытным данным (см. табл.).

По ур-нию (1) при заданном l находят T_окр, при к-рой может возникнуть самовозгорание данного материала, по ур-нию (2)-при известной Т_окр величину т. При т-ре, ниже вычисленной T_окр , или при т, меньшем, чем время, рассчитанное по ур-нию (2), самовозгорание не произойдет.

В зависимости от природы первоначального процесса, вызвавшего самонагревание материала, и значений T_сн различают хим., микробиол. и тепловое самовозгорание.

К химическому самовозгоранию относятся экзотермич. взаимод. в-в (напр., при попадании конц. HNО₃ на бумагу, древесные опилки и др.). Наиб. типичный и распространенный пример такого процесса-самовозгорание промасленной ветоши или иных волокнистых материалов с развитой пов-стью. Особенно опасны масла, содержащие соед. с ненасыщ. хим. связями и характеризующиеся высоким йодным числом (хлопковое, подсолнечное, джутовое и т.д.).

К явлениям химического самовозгорания относится также загорание ряда в-в (напр., мелкораздробл. А1 и Fe, гидриды Si, В и нек-рых металлов, металлоорг. соед.-алюминийорганичес-кие и др.) при контакте их с воздухом в отсутствие нагрева. Способность в-в к самовозгоранию в таких условиях наз. пирофорностью. Особенность пирофорных в-в заключается в том, что их T_своз (или T_св) ниже комнатной т-ры: - 200°С для SiH₄, — 80 °С для А1(С₂Н₅)₃. Для предупреждения химического самовозгорания порядок совместного хранения горючих в-в и материалов строго регламентирован.

Склонностью к микробиологическому самовозгоранию обладают горючие материалы, особенно увлажненные, служащие пи-тат. средой для микроорганизмов, жизнедеятельность к-рых связана с выделением теплоты (торф, древесные опилки и др.). По этой причине большое число пожаров и взрывов происходит при хранении сельскохозяйств. продуктов (напр., силос, увлажненное сено) в элеваторах. Для микробиологического и химического самовозгорания характерно то, что T_сн не превышает-обычных значений Т_окр и м.б. отрицательной. Материалы, имеющие T_сн выше комнатной т-ры, способны к тепловому самовозгоранию.

Вообще склонностью ко всем видам самовозгорания обладают мн. твердые материалы с развитой пов-стью (напр., волокнистые), а также нек-рые жидкие и плавящиеся в-ва, содержащие в своем составе непредельные соед., нанесенные на развитую (в т.ч. негорючую) пов-сть. Расчет критич. условий для хим., микробиол. и теплового самовозгорания осуществляется по ур-ниям (1) и (2). Методы эксперим. определения Т_сн и T_своз и условий самовозгорания изложены в спец. стандарте.

Лит.: Таубкин С. М., Баратов А. Н., Никитина Н. С., Справочник по жароопасности твердых веществ и материалов, М., 1961; Пожарная опасность строительных материалов, под ред. А.Н. Баратова, М., 1988; Пожаровзрыво-опасность веществ и материалов и средства их тушения. Справочник, под ред. А.Н. Баратова, А.Я. Королъченко, кн. 1-2, М., 1990. А.Н. Баратов.
