Полиэтилентерефталат,

сложный полиэфир, получаемый поликонденсацией терефталевой кислоты (или её диметилового эфира) с этиленгликолем.

  Полиэтилентерефталат — твёрдое вещество белого цвета без запаха, молекулярная масса 20—40 тыс., максимальная степень кристалличности неориентированного полиэтилентерефталата 40—45%, ориентированного 60—65%, плотность 1,38—1,40 г/см³ (20 °С), t_пл 255—265 °С, t_paзмягч. 245—248 °C.

  Полиэтилентерефталат не растворяется в воде и органических растворителях; сравнительно устойчив к действию разбавленных растворов кислот (например, 70%-ной H₂SO₄, 5%-ной HCl, 30%-ной CH₃COOH), холодных растворов щелочей и отбеливающих агентов (например, гипохлорита натрия, перекиси водорода). При температурах выше 100 °C полиэтилентерефталат гидролизуется растворами щелочей, а при 200 °C — даже водой.

  Полиэтилентерефталат характеризуется высокой прочностью, устойчивостью к истиранию и многократным деформациям при растяжении и изгибе, низкой гигроскопичностью (влагосодержание 0,4—0,5 при 20 °C и 60% -ной относительной влажности); диапазон рабочих температур от —60 до 170 °C. Полиэтилентерефталат— хороший диэлектрик (тангенс угла диэлектрических потерь при 1 Мгц 0,013—0,015); сравнительно устойчив к действию световых, рентгеновских, g-лучей.

  Полиэтилентерефталат перерабатывают главным образом в волокна (см. Полиэфирные волокна), плёнки, а также литьём в различные изделия (радиодетали, химическое оборудование и др.). Мировое производство полиэтилентерефталата в 1973 составило около 3,5 млн. т.

  Лит. см. при ст. Полимеры.

  Э. Айзенштейн.

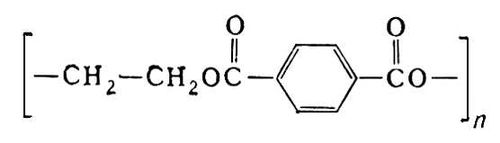

Рис. к ст. Полиэтилентерефталат.
