Политриазолы

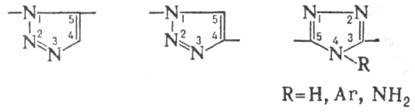

ПОЛИТРИАЗОЛЫ, полимеры, содержащие в основной цепи 1,2,3- или 1,2,4-триазольные циклы:

Наиб. интерес представляют полифенилен-4-фенил-1,2,4-триазолы, т.к. они наиб. термостойки и их можно перерабатывать из р-ров обычными методами. Эти политриазолы-аморфные в-ва; т. размягч. 240-310 °С; раств. в муравьиной и серной к-тах. Поли-4,4'-дифениленоксид-4-фенил-1,2,4-триазол раств. также в ДМФА, N-метилпирролидоне; из р-ров его в этих р-рителях формуют прозрачные прочные пленки, являющиеся хорошими среднечастотными диэлектриками (Е 2,0-2,5, tgd 0,01-0,008 при 1 МГц и 25 °С). Формованием по сухому и мокрому методам из поли-м-(или n)-фенилен-4-фенил-1,2,4-триазолов получены волокна, сохраняющие 30% прочности при 300 °С и начинающие разлагаться в инертной атмосфере при ~500°С.

Полиалкилен-4-амино-1,2,4-триазолы раств. в этаноле, смеси метанола с хлороформом; не деструктируются при нагр. в инертной атмосфере до ~300°С, устойчивы к действию кипящих конц. НС1 и щелочей. Полиарилен-4-амино-1,2,4-триазолы раств. в муравьиной к-те, ДМФА; по термостойкости уступают полиарилен-4-фенил-1,2,4-триа-золам.

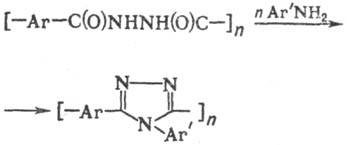

Осн. метод получения полиарилен-1,2,4-триазолов, содержащих заместитель в положении 4 гетероцикла,-взаимод. полигидразидов с ароматич. аминами в полифосфорной к-те при 170-175°С:

Полиалкилен- и полиарилен-4-амино-1,2,4-триазолы получают одностадийно полициклоконденсацией гидразина с алифатич. дикарбоновыми к-тами и соотв. с дигидразидами или полигидразидами ароматич. дикарбоновых к-т.

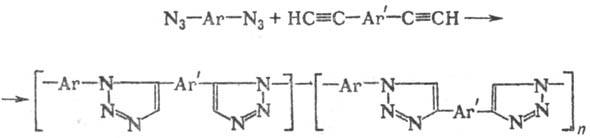

Поли-1,2,3-триазолы-аморфные в-ва; т. размягч. ~200°С; раств. в бензоле, ДМФА, H₂SO₄; не разлагается на воздухе при нагр. до 320 °С. Их синтезируют по р-ции 1,3-диполярного присоединения из ароматич. диазидов и диэтинильных соед. (образуются разнозвенные политриазолы, содержащие 1,4- и 1,5-замещенные триазольные циклы):

Лит.: Коршак В.В., Термостойкие полимеры, М., 1969; его же, Разнозвенность полимеров, М., 1977; Бюллер К.-У., Тепло- и термостойкие полимеры, пер. с нем., М., 1984. Я. С. Выгодский.
