При кристаллизации из расплава кристаллиты агрегируются в разл. надмолeкулярные образования, чаще всего в сферолиты, в к-рых ламели радиально расходятся из общих центров (рис. 2). Наблюдаются сферолиты диаметром от неск. мкм до неск. см. Предполагается, что в кристаллитах блочных образцов часть макромолекулы имеет складчатую конформацию, а др. часть проходит из кристаллита в кристаллит, связывая их друг с другом. Эти "проходные" цепи и области складывания образуют аморфную часть сферолитов.

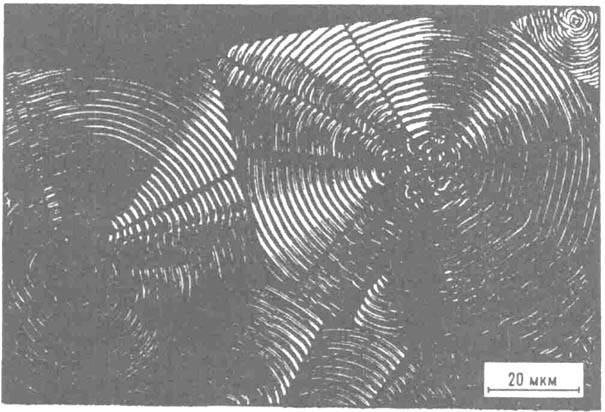

Рис. 2. Кольцевые сферолиты полиэткленсебацнната (поляризац. микроскопия).
Если кристаллическое состояние полимеров образуется из ориентир. расплава или вследствие пластич. деформации изотропных кристаллич. полимеров, кристаллиты ориентируются в пространстве, образуя текстуру. У кристаллического состояния полимеров наиб. распространена аксиальная текстура, когда одна из трех кристаллографич. осей во всех кристаллитах имеет одно и то же направление, наз. осью текстуры (см. Ориентированное состояние полимеров). Основным надмолекулярным образованием ориентированных кристаллич. полимеров является фибрилла (размеры в поперечном направлении ок. 10 нм, в продольном 100 нм и более). Кристаллиты располагаются вдоль оси фибриллы и разделены аморфными прослойками.
===
Исп. литература для статьи «КРИСТАЛЛИЧЕСКОЕ СОСТОЯНИЕ ПОЛИМЕРОВ»: Вайнштейн Б. К., Дифракция рентгеновских лучей па ценных молекулах, М.. 1963. Мандeлькерн Л., Кристаллизация полимеров, пер. с англ.. М.-Л.. 1966; Марихин В. А.. Мясникова Л. П.. Надмолeкулярная структура полимеров. Л.. 1977; Вундерлих Б.. Физика макромолекул, пер. с англ., т. 13. М. 1976 84 В. И. Герасимов.
Страница «КРИСТАЛЛИЧЕСКОЕ СОСТОЯНИЕ ПОЛИМЕРОВ» подготовлена по материалам химической энциклопедии.
