БОРА НИТРИД
БОРА НИТРИД BN. При обычных условиях устойчива графитоподобная
модификация:
т. пл. ок. 3000°С; С°р 19,71 Дж/(моль*К);
81 кДж/моль,
- 250,5 кДж/моль; So298 14,81 Дж/(моль*К); давление
пара над твердым BN при 2000 К 5 Па; теплопроводность в направлении осей
а
и с соотв. 2 и 200Вт/(м*К);

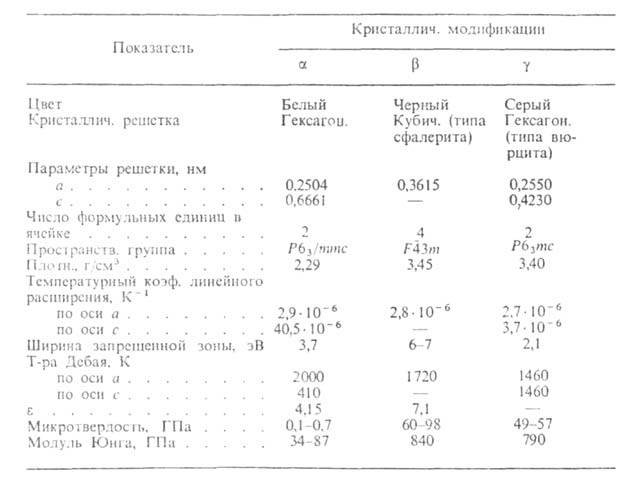

ок. 105 Ом*м; полупроводник (см. также табл.). При высоких давлениях
BN
переходит в
BN
(см. рис.) и метастабильный
BN,
к-рые по твердости близки к алмазу.
Бора нитрид устойчив в атмосфере О2 до ~700°С, разлагается горячими
р-рами щелочей с выделением NH3 (особенно реакционяоспособен
BN).
При комнатной т-ре с HF образует NH4[BFV|, с F2-BF3
и N2. Получают
FN
гл. обр. взаимод. В2О2 с NH3 ок. 2000oС
в присут. восстановителя (обычно угля), а также плазмохим. методом (аморфный
В подают в струю азотной плазмы при 5000-6100 К) или пиролизом смеси летучих
соед. бора и азота при 1300-2300 К. Модификация
BN
образуется из
BN
выше 1350°С и давлениях выше 5 ГПа в присут. щелочных или щел.-зем. металлов
или их нитридов, а также без них при более высоких давлениях (6-13 ГПа).
Модификацию
BN
получают из
BN,
гл. обр. с помощью ударного сжатия при давлениях выше 13 ГПа. Бора нитрид
BN служит для изготовления высокоогнеупорных материалов, термостойкого
волокна, как сухая смазка в подшипниках, полупроводник или диэлектрик;
нитрид, обогащенный изотопом 10В, - поглотитель нейтронов в
ядерных реакторах;
и
BN -
сверхтвердые абразивные материалы.

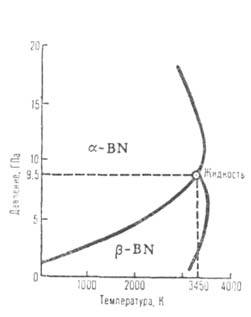

Диаграмма состояния нитрида бора.
===
Исп. литература для статьи «БОРА НИТРИД»: Самсонов Г. В., Неметаллические нитриды, М., 1969; Курдюмов
А.
В., Пилянкевич А. Н., Фазовые превращения в углероде и нитриде бора,
К., 1979. А.Н. Пилянкевич, А. В. Курдюмов.
Страница «БОРА НИТРИД» подготовлена по материалам химической энциклопедии.
