Волокниты

ВОЛОКНИТЫ, пресс-материалы, состоящие из коротких волокон (наполнителя), пропитанных полимерным связующим. В состав волокнитов может входить также порошкообразный наполнитель, напр. тальк.

В зависимости от природы наполнителя различают: собственно волокниты, наполнителем для к-рых служит целлюлозное, гл. обр. хлопковое, волокно; асбоволокниты (наполнитель - асбестовое волокно; см. Асбопластики); стекловолокниты (наполнитель - стекловолокно); органоволокниты (наполнитель - синтетич. волокно); углеродоволокниты (наполнитель - углеродное волокно). В кач-ве связующего для волокнитов применяют чаще всего феноло-формальд., анилино-феноло-формальд. и эпоксидные смолы, кремнийорг. полимеры. Содержание связующего 30-45% по массе.

Волокниты представляют собой рыхлую массу из пропитанных отрезков нитей (т. наз. путанка) или сыпучий материал в виде гранул. Технол. схема получения первых включает пропитку волокон дл. 40-70 мм связующим в лопастных смесителях, сушку и распушение; гранулиров. материал готовят пропиткой прядей из нитей или жгутов на спец. оборудовании, к-рые затем сушат и разрезают на гранулы диам. 0,5-8 мм и дл. 5-6, 10, 20 или 30 мм.

Волокниты в виде рыхлой массы перерабатывают в изделия прямым прессованием под давл. 5-50 МПа, в виде гранул-прямым и литьевым прессованием под давл. 20-200 МПа; т-ра переработки 130-200°С в зависимости от типа связующего.

Св-ва материалов из волокнитов зависят от природы и длины волокна, типа и содержания связующего, метода и режимов переработки (см. табл.). Изделия из волокнитов устойчивы к действию воды и орг. р-рителей, минер. масел, бензина. Стекловолокниты на основе модифицированной феноло-формальд. смолы работоспособны от — 196 до 200 °С, на основе кремнийорг. связующего - до 400 °С. Вследствие электропроводности углеродных волокон углеродоволокниты не являются диэлектриками.

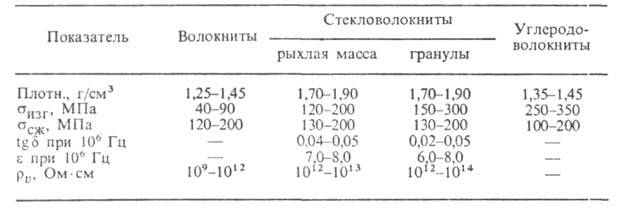

СВОЙСТВА МАТЕРИАЛОВ ИЗ ВОЛОКНИТОВ

Волокниты применяют в произ-ве корпусов и крышек приборов, втулок, шестерен и др.; стекловолокниты - как конструкционный, радио- и электротехн. материал для изготовления мелких и средних по размерам деталей. Органо- и углеродоволокниты еще не получили широкого распространения.

===
Исп. литература для статьи «ВОЛОКНИТЫ»: Пластики конструкционного назначения (реактопласты), под ред. Е. Б. Тростянской, М., 1974. В. И. Тюкаев.

Страница «ВОЛОКНИТЫ» подготовлена по материалам химической энциклопедии.
