НЕОРГАНИЧЕСКИЕ ВОЛОКНА, волокнистые материалы, получаемые из нек-рых элементов (В, металлы), их оксидов (Si, Аl или Zr), карбидов (Si или В), нитридов (Аl) и др., а также из смесей указанных соед., напр. разл. оксидов или карбидов. См. также Стеклянное волокно, Металлические волокна, Асбест.

Методы получения: формование фильерным методом из расплава; раздув расплава горячими инертными газами или воздухом, а также в центробежном поле (этим методом получают волокна из плавких силикатов, напр. кварцевые и базальтовые, из металлов и нек-рых оксидов металлов); выращивание монокристаллич. волокон из расплавов; формование из неорг. полимеров с послед. термообработкой (получают оксидные волокна); экструзия пластифицированных полимерами или плавкими силикатами тонкодисперсных оксидов с послед. их спеканием; термич. обработка орг. (обычно целлюлозных) волокон, содержащих соли или др. соед. металлов (получают оксидные и карбидные волокна, а если процесс ведут в восстановит. среде - металлические); восстановление оксидных волокон углеродом или превращение углеродных волокон в карбидные; газофазное осаждение на подложке-на нитях, полосках из пленок (напр., осаждением на вольфрамовой или углеродной нити получают борные и карбидные волокна).

Мн. виды неорганических волокон модифицируют нанесением поверхностных (барьерных) слоев, гл. обр. газофазным осаждением, что позволяет повысить их эксплуатац. св-ва (напр., углеродные волокна с карбидным поверхностным покрытием).

К неорганическим волокнам близки игольчатые монокристаллы разл. соед. (см. Нитевидные кристаллы).

Большинство неорганических волокон имеют поликристаллич. структуру, силикатные волокна-обычно аморфную. Для неорганических волокон, получаемых газофазным осаждением, характерна слоевая гетерог. структура, а для волокон, получаемых спеканием,-наличие большого числа нор. Мех. св-ва неорганических волокон приведены в таблице. Чем более пориста структура волокон (напр., получаемых экструзией с послед, спеканием), тем ниже их плотность и мех. св-ва. Неорганические волокна устойчивы во мн. агрессивных средах, негигроскопичны. В окислит. среде наиб. стойки оксидные волокна, в меньшей степени-карбидные. Карбидные волокна обладают полупроводниковыми св-вами, их электропроводность возрастает с повышением т-ры.

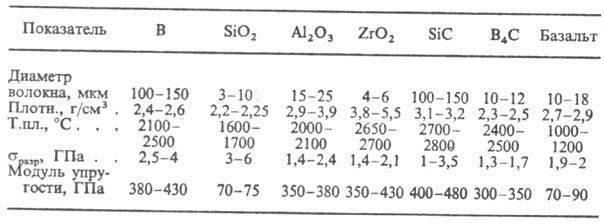

ОСНОВНЫЕ СВОЙСТВА НЕКОТОРЫХ ВИДОВ ВЫСОКОПРОЧНЫХ НЕОРГАНИЧЕСКИХ ВОЛОКОН УКАЗАННОГО СОСТАВА *


* Неорг. волокна, используемые для теплоизоляции и изготовления фильтровальных материалов, имеют более низкие мех. св-ва.

Неорганические волокна и нити-армирующие наполнители в конструкц. материалах, имеющих орг., керамич. или металлич. матрицу. Неорганические волокна (кроме борных) используют для получения волокнистых или композиционно-волокнистых (с неорг. или орг. матрицей) высокотемпературных пористых теплоизоляц. материалов; их можно длительно эксплуатировать при т-рах до 1000-1500°С. Из кварцевых и оксидных неорганических волокон изготовляют фильтры для агрессивных жидкостей и горячих газов. Электропроводные карбидкремниевые волокна и нити применяют в электротехнике.

Лит.: Конкин А. А., Углеродные в другие жаростойкие волокнистые материалы, М., 1974; Кац С. М., Высокотемпературные теплоизоляционные ма-

териалы, М., 1981; Наполнители для полимерных композиционных материалов, пер. с англ., М., 1981. К. Е. Перепелкин.
