СТРУКТУРНЫЙ АНАЛИЗ,
определение строения в-в и материалов, т.е. выяснение расположения в пространстве
составляющих их структурных единиц (молекул, ионов, атомов). В узком смысле
структурный анализ-определение геометрии молекул и мол. систем, к-рую обычно описывают набором
длин связей, валентных (плоских) и двугранных (торсионных) углов. Структурный анализ обычно
включает получение эксперим. данных и их математич. обработку.
Количеств. информацию о
строении молекул дают дифракционные методы (рентгеновский структурный
анализ, электронография и нейтронография), а также микроволновая спектроскопия.
Качеств. сведения о строении молекул можно получить по колебательным
спектрам, масс-спектрам, спектрам ЯМР и ЭПР (см. Инфракрасная спектроскопия,
Комбинационного рассеяния спектроскопия, Ядерный магнитный резонанс, Macс-спектрометрия,
Электронный парамагнитный резонанс).
Для структурного анализа наиб. часто применяют
рентгеновский структурный анализ (РСА) и газовую электронографию.
Первый используют для определения строения соед. в кристаллич. состоянии;
он основан на дифракции рентгеновских лучей, проходящих через монокристалл.

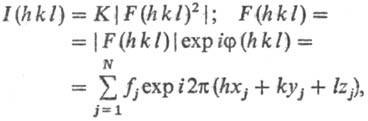

Интенсивности дифракц. лучей I(h k l) связаны с координатами
атомов xj, yj, zj в элементарной
ячейке соотношениями:
где F(h k l)-коэф.
Фурье, к-рые в РСА называют структурными амплитудами, К-коэф. пропорциональности,
f(h k l)-начальная фаза дифракц. луча, fj-фактор
атомного рассеяния i-го атома; h, k, l-целые числа, характеризующие
расположение граней и соответствующих им атомных плоскостей в кристалле (индексы
дифракц. лучей); N- общее число атомов в элементарной ячейке;
Величину |F(h
k l)| можно непосредственно вычислить из I(h k l),
но значение f(h k l) при этом остается неизвестным (проблема
начальных фаз).
Существуют два метода решения
проблемы начальных фаз-метод Паттерсона и статистич. (прямой) метод.
Первый метод используют
при расшифровке структур соед., содержащих наряду с легкими (Н, С, N, О) тяжелые
атомы металлов, координаты к-рых определяют в первую очередь (метод тяжелого
атома). Координаты легких атомов устанавливают, рассчитывая распределение электронной
плотности r(x,y,z) по ур-нию:
где V0-объем
элементарной ячейки.
Методом наим. квадратов
уточняют структуру, в частности координаты атомов (xj, yj,
zj) и константы тепловых колебаний атомов.
Критерий правильности определения
структуры-фактор расходимости Л
Значения R-фактора
ок. 0,2 свидетельствуют о низкой точности определения координат атомов в структуре;
значению R = 0,08 отвечает средняя точность; при R = 0,05 :
0,04 структура определена с хорошей точностью, а при R0,02-прецизионно.
Метод РСА позволяет устанавливать
стереохим. и крис-таллохим. закономерности строения хим. соединений разл. классов,
корреляции между структурными характеристиками в-ва и его физ.-хим. св-вами,
получать исходные данные для углубленной разработки теории хим. связи и изучения
хим. р-ций, анализировать тепловые колебания атомов в кристаллах, исследовать
распределение электронной плотности в кристаллах. Использование автоматич. дифрактометров
и ЭВМ расширило круг задач, решаемых с помощью РСА в химии, в частности позволило
использовать структурные данные для оценки параметров, входящих в выражения
для волновых ф-ций и энергий мол. систем.
В электронографическом
структурном анализе (ЭСА) объектами исследования являются молекулы в газовой фазе. В отличие
от кристалла, молекулы в газе имеют произвольную ориентацию. Это приводит к
тому, что всю информацию о строении молекулы извлекают из одномерной ф-ции радиального
распределения интенсивности рассеяния электронов. В ЭСА не определяют непосредственно
координаты атомов (как в РСА), а проверяют ряд возможных геом. моделей. Поэтому
большое значение для интерпретации данных ЭСА имеет любая априорная информация
о строении молекулы: симметрия (определяемая по колебат. спектрам или спектрам
ЯМР), сведения о геом. строении, получаемые с помощью, напр., квантовохим, расчетов.
Геом. параметры молекул
и их амплитуды колебаний уточняют методом наим. квадратов. Как и в случае РСА,
критерием качества проведенного уточнения является низкое значение R-фактора
(0,02-0,07).
Заметному повышению точности
ЭСА способствует учет дополнит. данных, напр. значений вращат. постоянных, обычно
измеряемых методом микроволновой спектроскопии, констант диполь-дипольного взаимодействия,
определяемых по спектрам ЯМР. Строение пов-сти твердых тел изучают обычно с
помощью дифракции медленных электронов.
Лит.: Вилков Л.
В., Мастрюков В. С., Садова Н.И., Определение геометрического строения свободных
молекул, Л., 1978; Скрышевский А. Ф., Структурный анализ жидкостей и аморфных
тел, 2 изд., М., 1980; Порай-Кошиц М. А., Основы структурного анализа
химических соединений, 2 изд., М., 1989. Т. Н. Полынова, В. С. Мастрюков.
