Термический анализ

ТЕРМИЧЕСКИЙ АНАЛИЗ, метод исследования физ.-хим. и хим. процессов, основанный на регистрации тепловых эффектов, сопровождающих превращения в-в в условиях программирования т-ры. Поскольку изменение энтальпии DH происходит в результате большинства физ.-хим. процессов и хим. р-ций, теоретически метод применим к очень большому числу систем. Установка для термического анализа включает печь, держатели для образцов, термопары (с самописцами), измеряющими т-ру печи и образцов. Для записи кривых в координатах т-ра-время используют фоторегистрирующие пирометры и автоматич. потенциометры.

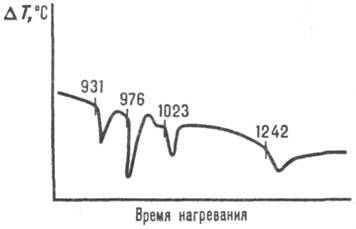

Кривая ДТА сверхпроводника НоВа₂Сu₃О_6,85. Числа обозначают т'-ру печи ( °С), скорость нагревания 10 °С/мин.

В термическом анализе можно фиксировать т. наз. кривые нагревания (или охлаждения) исследуемого образца, т.е. изменение т-ры последнего во времени. В случае к.-л. фазового превращения в в-ве (или смеси в-в) на кривой появляются площадка или изломы. Большей чувствительностью обладает метод дифференциального термического анализа (ДТА), в к-ром регистрируют во времени изменение разности т-р DT между исследуемым образцом и образцом сравнения (чаще всего Аl₂О₃), не претерпевающим в данном интервале т-р никаких превращений. Минимумы на кривой ДТА (см., напр., рис.) соответствуют эндотермич. процессам, а максимумы - экзотермическим. Эффекты, регистрируемые в ДТА, м. б. обусловлены плавлением, изменением кристаллич. структуры, разрушением кристаллич. решетки, испарением, кипением, возгонкой, а также хим. процессами (диссоциация, разложение, дегидратация, окисление-восстановление и др.). Большинство превращений сопровождается эндотермич. эффектами; экзотермичны лишь нек-рые процессы окисления-восстановления и структурного превращения. На вид кривых ДТА, как и на вид кривых в термогравиметрии, оказывают влияние мн. факторы, поэтому воспроизводимость метода, как правило, плохая.

Обычно данные ДТА используют в сочетании с результатами термогравиметрич., масс-спектрометрич. и дилато-метрич. исследований (см. Дериватография). Это позволяет, напр., делать выводы об обратимости фазовых превращений, изучать явления переохлаждения, образование мета-стабильных фаз (в т. ч. короткоживущих). Мат. соотношения между площадью пика на кривой ДТА и параметрами прибора и образца позволяют определять теплоту превращения, энергию активации фазового перехода, нек-рые кинетич. константы, проводить полуколичеств. анализ смесей (если известны DH соответствующих р-ций). С помощью ДТА изучают разложение карбоксилатов металлов, разл. металлоорг. соединений, оксидных высокотемпературных сверхпроводников. Этим методом определили температурную область конверсии СО в СО₂ (при дожигании автомобильных выхлопных газов, выбросов из труб ТЭЦ и т.д.). ДТА применяют для построения фазовых диаграмм состояния систем с разл. числом компонентов (физ.-хим. анализ), для качеств. оценки образцов, напр. при сравнении разных партий сырья.

ДТА предложил В. Робертс-Остен в 1891.

Лит.: Аносов В. Я., Озерова М. И., Фиалков Ю. Я., Основы физико-химического анализа, М., 1976; Paulik J., Paulik F., Thermal analysis, Amst, 1981 (Compehensive analytical chemistry, v. 12). И.С. Шаплыгин.
