Молекулярные спектры

Молекулярные спектры, оптические спектры испускания и поглощения, а также комбинационного рассеяния света, принадлежащие свободным или слабо связанным между собой молекулам. Молекулярные спектры имеют сложную структуру. Типичные молекулярные спектры — полосатые, они наблюдаются в испускании и поглощении и в комбинационном рассеянии в виде совокупности более или менее узких полос в ультрафиолетовой, видимой и близкой инфракрасной областях, распадающихся при достаточной разрешающей силе применяемых спектральных приборов на совокупность тесно расположенных линий. Конкретная структура молекулярны спектров различна для различных молекул и, вообще говоря, усложняется с увеличением числа атомов в молекуле. Для весьма сложных молекул видимые и ультрафиолетовые спектры состоят из немногих широких сплошных полос; спектры таких молекул сходны между собой.

  Молекулярные спектры возникают при квантовых переходах между уровнями энергии E‘ и E‘’ молекул согласно соотношению

hn = E‘ — E‘’,     (1)

где hn — энергия испускаемого поглощаемого фотона частоты n (h — Планка постоянная). При комбинационном рассеянии hn равно разности энергий падающего и рассеянного фотонов. Молекулярные спектры гораздо сложнее линейчатых атомных спектров, что определяется большей сложностью внутренних движений в молекуле, чем в атомах. Наряду с движением электронов относительно двух или более ядер в молекулах происходят колебательное движение ядер (вместе с окружающими их внутренними электронами) около положений равновесия и вращательное движение молекулы как целого. Этим трём видам движений — электронному, колебательному и вращательному — соответствуют три типа уровней энергии и три типа спектров.

  Согласно квантовой механике, энергия всех видов движения в молекуле может принимать лишь определённые значения, т. е. она квантуется. Полная энергия молекулы E приближённо может быть представлена в виде суммы квантованных значений энергий трёх видов её движения:

E = E_эл + E_кол + E_вращ.     (2)

По порядку величин

где m — масса электрона, а величина М имеет порядок массы ядер атомов в молекуле, т. е. m/М ~ 10^-3—10^-5, следовательно:

E_эл >> E_кол >> E_вращ.     (4)

Обычно E_эл порядка нескольких эв (несколько сотен кдж/моль), E_кол ~ 10^-2—10^-1 эв, E_вращ ~ 10^-5—10^-3 эв.

  В соответствии с (4) система уровней энергии молекулы характеризуется совокупностью далеко отстоящих друг от друга электронных уровней (различные значения E_эл при E_кол = E_вращ = 0), значительно ближе друг к другу расположенных колебательных уровней (различные значения E_кол при заданном E_л и E_вращ = 0) и ещё более близко расположенных вращательных уровней (различные значения E_вращ при заданных E_эл и E_кол). На рис. 1 приведена схема уровней двухатомной молекулы; для многоатомных молекул система уровней ещё более усложняется.

  Электронные уровни энергии (E_эл в (2) и на схеме рис. 1 соответствуют равновесным конфигурациям молекулы (в случае двухатомной молекулы характеризуемым равновесным значением r₀ межъядерного расстояния r, см. рис. 1 в ст. Молекула). Каждому электронному состоянию соответствуют определённая равновесная конфигурация и определённое значение E_эл; наименьшее значение соответствует основному уровню энергии.

  Набор электронных состояний молекулы определяется свойствами её электронной оболочки. В принципе значения E_эл можно рассчитать методами квантовой химии, однако данная задача может быть решена только с помощью приближённых методов и для сравнительно простых молекул. Важнейшую информацию об электронных уровнях молекулы (расположение электронных уровней энергии и их характеристики), определяемую её химическим строением, получают, изучая её молекулярные спектры.

  Весьма важная характеристика заданного электронного уровня энергии — значение квантового числа S, характеризующего абсолютную величину полного спинового момента всех электронов молекулы. Химически устойчивые молекулы имеют, как правило, чётное число электронов, и для них S = 0, 1, 2... (для основного электронного уровня типично значение S = 0, а для возбуждённых — S = 0 и S = 1). Уровни с S = 0 называются синглетными, с S = 1 — триплетными (т. к. взаимодействие в молекуле приводит к их расщеплению на c = 2S + 1 = 3 подуровня; см. Мультиплетность). Радикалы свободные имеют, как правило, нечётное число электронов, для них S = ¹/₂, ³/₂, ... и типично как для основного, так и для возбуждённых уровней значение S = ¹/₂ (дублетные уровни, расщепляющиеся на c = 2 подуровня).

  Для молекул, равновесная конфигурация которых обладает симметрией, электронные уровни можно дополнительно классифицировать. В случае двухатомных и линейных трёхатомных молекул, имеющих ось симметрии (бесконечного порядка), проходящую через ядра всех атомов (см. рис. 2, б), электронные уровни характеризуются значениями квантового числа l, определяющего абсолютную величину проекции полного орбитального момента всех электронов на ось молекулы. Уровни с l = 0, 1, 2, ... обозначаются соответственно S, П, D..., а величина c указывается индексом слева вверху (например, ³S, ²p, ...). Для молекул, обладающих центром симметрии, например CO₂ и C₆H₆ (см. рис. 2, б, в), все электронные уровни делятся на чётные и нечётные, обозначаемые индексами g и u (в зависимости от того, сохраняет ли волновая функция знак при обращении в центре симметрии или меняет его).

  Колебательные уровни энергии (значения Е_кол) можно найти квантованием колебательного движения, которое приближённо считают гармоническим. В простейшем случае двухатомной молекулы (одна колебательная степень свободы, соответствующая изменению межъядерного расстояния r) её рассматривают как гармонический осциллятор; его квантование даёт равноотстоящие уровни энергии:

E_кол = hn_e (u + 1/2),     (5)

где n_e — основная частота гармонических колебаний молекулы, u — колебательное квантовое число, принимающее значения 0, 1, 2, ... На рис. 1 показаны колебательные уровни для двух электронных состояний.

  Для каждого электронного состояния многоатомной молекулы, состоящей из N атомов (N ³ 3) и имеющей f колебательных степеней свободы (f = 3N — 5 и f = 3N — 6 для линейных и нелинейных молекул соответственно), получается f т. н. нормальных колебаний с частотами n_i (i = 1, 2, 3, ..., f) и сложная система колебательных уровней:

где u_i = 0, 1, 2, ... — соответствующие колебательные квантовые числа. Набор частот нормальных колебаний в основном электронном состоянии является очень важной характеристикой молекулы, зависящей от её химического строения. В определённом нормальном колебании участвуют все атомы молекулы или часть их; атомы при этом совершают гармонические колебания с одной частотой v_i, но с различными амплитудами, определяющими форму колебания. Нормальные колебания разделяют по их форме на валентные (при которых изменяются длины линий связи) и деформационные (при которых изменяются углы между химическими связями — валентные углы). Число различных частот колебаний для молекул низкой симметрии (не имеющих осей симметрии порядка выше 2) равно 2, и все колебания являются невырожденными, а для более симметричных молекул имеются дважды и трижды вырожденные колебания (пары и тройки совпадающих по частоте колебаний). Например, у нелинейной трёхатомной молекулы H₂O (рис. 2, а) f = 3 и возможны три невырожденных колебания (два валентных и одно деформационное). Более симметричная линейная трёхатомная молекула CO₂ (рис. 2, б) имеет f = 4 — два невырожденных колебания (валентных) и одно дважды вырожденное (деформационное). Для плоской высокосимметричной молекулы C₆H₆ (рис. 2, в) получается f = 30 — десять невырожденных и 10 дважды вырожденных колебаний; из них 14 колебаний происходят в плоскости молекулы (8 валентных и 6 деформационных) и 6 неплоских деформационных колебаний — перпендикулярно этой плоскости. Ещё более симметричная тетраэдрическая молекула CH₄ (рис. 2, г) имеет f = 9 — одно невырожденное колебание (валентное), одно дважды вырожденное (деформационное) и два трижды вырожденных (одно валентное и одно деформационное).

  Вращательные уровни энергии можно найти квантованием вращательного движения молекулы, рассматривая её как твёрдое тело с определёнными моментами инерции. В простейшем случае двухатомной или линейной многоатомной молекулы её энергия вращения

где I — момент инерции молекулы относительно оси, перпендикулярной оси молекулы, а М — вращательный момент количества движения. Согласно правилам квантования,

где вращательное квантовое число J = 0, 1, 2, ..., и, следовательно, для E_вращ получили:

где вращательная постоянная  определяет масштаб расстояний между уровнями энергии, уменьшающийся с увеличением масс ядер и межъядерных расстояний. На рис. 1 показаны вращательные уровни для каждого электронно-колебательного состояния.

  Различные типы молекулярных спектров возникают при различных типах переходов между уровнями энергии молекул. Согласно (1) и (2)

DE = E‘ — E‘’ = DE_эл + DE_кол + DE_вращ, (8)

где изменения DE_эл, DE_кол и DE_вращ электронной, колебательной и вращательной энергий удовлетворяют условию:

DE_эл >> DE_кол >> DE_вращ     (9)

[расстояния между уровнями того же порядка, что и сами энергии E_эл, E_ол и E_вращ, удовлетворяющие условию (4)].

  При DE _эл ¹ 0 получаются электронные молекулярные спектры, наблюдаемые в видимой и в ультрафиолетовой (УФ) областях. Обычно при DE_эл ¹ 0 одновременно DE_кол ¹ 0 и DE_вращ ¹ 0; различным DE_кол при заданном DE_эл соответствуют различные колебательные полосы (рис. 3), а различным DE_вращ при заданных DE_эл и DE_кол — отдельные вращательные линии, на которые распадается данная полоса; получается характерная полосатая структура (рис. 4). Совокупность полос с заданным DE_эл (соответствующим чисто электронному переходу с частотой v_эл = DE_эл/h) называемая системой полос; отдельные полосы обладают различной интенсивностью в зависимости от относительных вероятностей переходов (см. Квантовые переходы), которые могут быть приближённо рассчитаны квантовомеханическими методами. Для сложных молекул полосы одной системы, соответствующие данному электронному переходу, обычно сливаются в одну широкую сплошную полосу, могут накладываться друг на друга и несколько таких широких полос. Характерные дискретные электронные спектры наблюдаются в замороженных растворах органических соединений (см. Шпольского эффект). Электронные (точнее, электронно-колебательно-вращательные) спектры изучаются экспериментально при помощи спектрографов и спектрометров со стеклянной (для видимой области) и кварцевой (для УФ-области) оптикой, в которых для разложения света в спектр применяются призмы или дифракционные решётки (см. Спектральные приборы).

  При DE_эл = 0, а DE_кол ¹ 0 получаются колебательные молекулярные спектры, наблюдаемые в близкой (до нескольких мкм) и в средней (до нескольких десятков мкм) инфракрасной (ИК) области, обычно в поглощении, а также в комбинационном рассеянии света. Как правило, одновременно DE_вращ ¹ 0 и при заданном E_кол получается колебательная полоса, распадающаяся на отдельные вращательные линии. Наиболее интенсивны в колебательных молекулярных спектрах полосы, соответствующие Du = u’ — u’’ = 1 (для многоатомных молекул — Du_i = u_i’ — u_i’’= 1 при Du_k = u_k’ — u_k’’ = 0, где k ¹ i).

  Для чисто гармонических колебаний эти отбора правила, запрещающие др. переходы, выполняются строго; для ангармонических колебаний появляются полосы, для которых Du > 1 (обертоны); их интенсивность обычно мала и убывает с увеличением Du.

  Колебательные (точнее, колебательно-вращательные) спектры изучаются экспериментально в ИК-области в поглощении при помощи ИК-спектрометров с призмами, прозрачными для ИК-излучения, или с дифракционными решётками, а также Фурье-спектрометров и в комбинационном рассеянии при помощи светосильных спектрографов (для видимой области) с применением лазерного возбуждения.

  При DE_эл = 0 и DE_кол = 0 получаются чисто вращательные молекулярные спектры, состоящие из отдельных линий. Они наблюдаются в поглощении в далёкой (сотни мкм) ИК-области и особенно в микроволновой области, а также в спектрах комбинационного рассеяния. Для двухатомных и линейных многоатомных молекул (а также для достаточно симметричных нелинейных многоатомных молекул) эти линии равно отстоят (в шкале частот) друг от друга с интервалами Dn = 2B в спектрах поглощения и Dn = 4B в спектрах комбинационного рассеяния.

  Чисто вращательные спектры изучают в поглощении в далёкой ИК-области при помощи ИК-спектрометров со специальными дифракционными решётками (эшелеттами) и Фурье-спектрометров, в микроволновой области при помощи микроволновых (СВЧ) спектрометров (см. Микроволновая спектроскопия), а также в комбинационном рассеянии при помощи светосильных спектрографов.

  Методы молекулярной спектроскопии, основанные на изучении молекулярных спектров, позволяют решать разнообразные задачи химии, биологии и др. наук (например, определять состав нефтепродуктов, полимерных веществ и т. п.). В химии по молекулярным спектрам изучают структуру молекул. Электронные молекулярные спектры дают возможность получать информацию об электронных оболочках молекул, определять возбуждённые уровни и их характеристики, находить энергии диссоциации молекул (по схождению колебательных уровней молекулы к границам диссоциации). Исследование колебательных молекулярных спектров позволяет находить характеристические частоты колебаний, соответствующие определённым типам химических связей в молекуле (например, простых двойных и тройных связей С—С, связей С—Н, N—Н, О—Н для органических молекул), различных групп атомов (например, CH₂, CH₃, NH₂), определять пространственную структуру молекул, различать цис- и транс-изомеры. Для этого применяют как инфракрасные спектры поглощения (ИКС), так и спектры комбинационного рассеяния (СКР). Особенно широкое распространение получил метод ИКС как один из самых эффективных оптических методов изучения строения молекул. Наиболее полную информацию он даёт в сочетании с методом СКР. Исследование вращательных молекулярных спектров, а также вращательной структуры электронных и колебательных спектров позволяет по найденным из опыта значениям моментов инерции молекул [которые получаются из значений вращательных постоянных, см. (7)] находить с большой точностью (для более простых молекул, например H₂O) параметры равновесной конфигурации молекулы — длины связей и валентные углы. Для увеличения числа определяемых параметров исследуют спектры изотопических молекул (в частности, в которых водород заменен дейтерием), имеющих одинаковые параметры равновесных конфигураций, но различные моменты инерции.

  В качестве примера применения молекулярных спектров для определения химического строения молекул рассмотрим молекулу бензола C₆H₆. Изучение её молекулярных спектров подтверждает правильность модели, согласно которой молекула плоская, а все 6 связей С—С в бензольном кольце равноценные и образуют правильный шестиугольник (рис. 2, б), имеющий ось симметрии шестого порядка, проходящую через центр симметрии молекулы перпендикулярно её плоскости. Электронный молекулярный спектр поглощения C₆H₆ состоит из нескольких систем полос, соответствующих переходам из основного чётного синглетного уровня на возбуждённые нечётные уровни, из которых первый является триплетным, а более высокие — синглетными (рис. 5). Наиболее интенсивна система полос в области 1840  (E₅ — E₁= 7,0 эв), наиболее слаба система полос в области 3400  (E₂ — E₁ = 3,8 эв), соответствующая синглетно-триплетному переходу, запрещенному приближёнными правилами отбора для полного спина. Переходы соответствуют возбуждению т. н. p-электронов, делокализованных по всему бензольному кольцу (см. Молекула); полученная из электронных молекулярных спектров схема уровней рис. 5 находится в согласии с приближёнными квантовомеханическими расчётами. Колебательные молекулярные спектры C₆H₆ соответствуют наличию в молекуле центра симметрии — частоты колебаний, проявляющиеся (активные) в ИКС, отсутствуют (неактивные) в СКР и наоборот (т. н. альтернативный запрет). Из 20 нормальных колебаний C₆H₆ 4 активны в ИКС и 7 активны в СКР, остальные 11 неактивны как в ИКС, так и в СКР. Значения измеренных частот (в см^-1): 673, 1038, 1486, 3080 (в ИКС) и 607, 850, 992, 1178, 1596, 3047, 3062 (в СКР). Частоты 673 и 850 соответствуют неплоским колебаниям, все остальные частоты — плоским колебаниям. Особо характерны для плоских колебаний частота 992 (соответствующая валентному колебанию связей С—С, состоящему в периодическом сжатии и растяжении бензольного кольца), частоты 3062 и 3080 (соответствующие валентным колебаниям связей С—Н) и частота 607 (соответствующая деформационному колебанию бензольного кольца). Наблюдаемые колебательные спектры C₆H₆ (и аналогичные им колебательные спектры C₆D₆) находятся в очень хорошем согласии с теоретическими расчётами, позволившими дать полную интерпретацию этих спектров и найти формы всех нормальных колебаний.

  Подобным же образом можно при помощи молекулярных спектров определять структуру разнообразных классов органических и неорганических молекул, вплоть до весьма сложных, например молекул полимеров.



  Лит.: Кондратьев В. Н., Структура атомов и молекул, 2 изд., М., 1959; Ельяшевич М. А., Атомная и молекулярная спектроскопия, М., 1962; Герцберг Г., Спектры и строение двухатомных молекул, пер. с англ., М., 1949; его же, Колебательные и вращательные спектры многоатомных молекул, пер. с англ., М., 1949; его же, Электронные спектры и строение многоатомных молекул, пер. с англ., М., 1969; Применение спектроскопии в химии, под ред. В. Веста, пер. с англ., М., 1959.

  М. А. Ельяшевич.

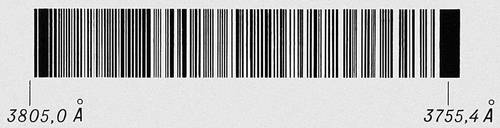

Рис. 4. Вращательное расщепление электронно-колебательной полосы 3805  молекулы N₂.

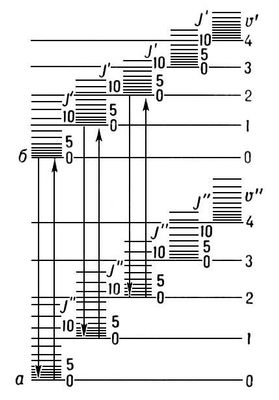

Рис. 1. Схема уровней энергии двухатомной молекулы: а и б — электронные уровни; v' и v'' — квантовые числа колебательных уровней. J ' и J '' — квантовые числа вращательных уровней.

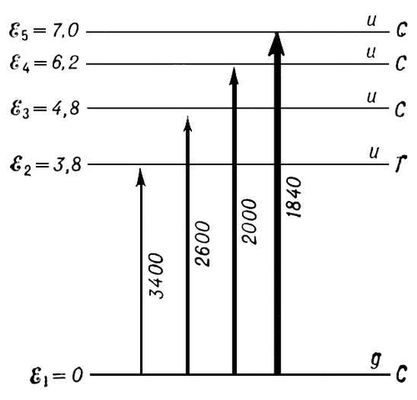

Рис. 5. Схема электронных уровней и переходов для молекулы бензола. Энергия уровней дана в эв. С — синглетные уровни; Т — триплетный уровень. Чётность уровня указана буквами g и u. Для систем полос поглощения указаны примерные области длин волн в , более интенсивные системы полос обозначены более жирными стрелками.

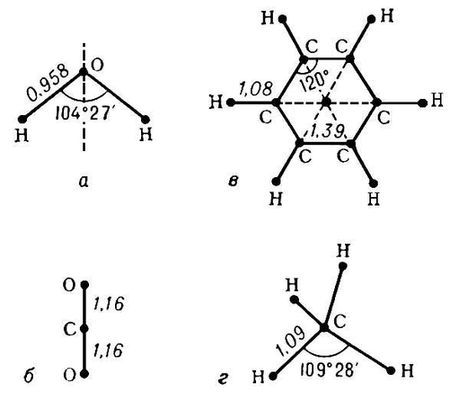

Рис. 2. Равновесные конфигурации молекул: а — H₂O; б — CO₂; в — C₆H₆; г — CH₄. Числами указаны длины связей (в ) и величины валентных углов.

Рис. 3. Электронно-колебательный спектр молекулы N₂ в близкой ультрафиолетовой области; группы полос соответствуют различным значениям Dv = v' — v''.
