Лазер

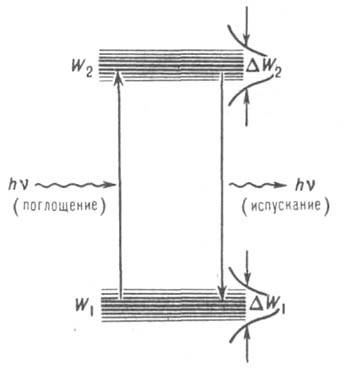

интервалы энергии DW₂ и DW₁. Контур спектральной линии спонтанного излучения описывается плавной кривой S(v, v₂₁) (pис. 2); направление распространения излучения и фаза произвольны.

Рис. 2. Спектральная линия активной среды лазера. S(v, v₂₁) -относит. число спонтанно испущенных фотонов на частоте v'; v₂₁ - резонансная частота, Dv_л - полуширина спектральной линии.

При вынужденном испускании фотоны неотличимы от внеш. фотонов, воздействующих на систему. В частности, если воздействующее излучение монохроматично (частота v') и имеет определенное направление распространения, индуцир. излучение имеет ту же частоту v' и то же направление распространения. Вероятность вынужденного испускания зависит от частоты v' воздействующего излучения: она пропорциональна фактору S(v', v₂₁) и имеет значение тем большее, чем ближе v' к резонансной частоте v₂₁. Важным является то обстоятельство, что вероятность вынужденного испускания пропорциональна интенсивности воздействующей волны (плотности фотонов). При обратном переходе 1:2 происходит поглощение фотона атомом на той же частоте v₁₂, вероятность к-рого также пропорциональна плотности фотонов воздействующей волны и фактору S(v, v₁₂). Поэтому преобладание вынужденного испускания над поглощением возможно лишь при выполнении условия: N₂/g₂>N₁/g₁, где N₂ и N₁ - населенности состояний 2 и 1 соотв. (числа атомов в единице объема в-ва, находящихся на энергетич. уровнях 2 и 1), g₂ и g₁ - статистич. веса этих состояний. При термодинамич. равновесии всегда N₂/g₂<N_l/g_l, поэтому условие N₂/g₂-N₁/g_l>0, наз. инверсией населенности, м. б. обеспечено лишь в термодинамически неравновесной системе. Этого достигают накачкой - подводом к системе энергии и созданием термодинамически неравновесного распределения частиц по энергетич. уровням системы. В-во, в к-ром создана инверсия населенности, наз. активной средой (активным в-вом). В лазере отдельные акты вынужденного испускания превращ. в генерацию когерентного электромагн. излучения благодаря положит. обратной связи, при к-рой один испущенный фотон многократно вызывает новые акты вынужденного испускания точно таких же фотонов. Первоисточником волны являются спонтанно испущенные фотоны, из к-рых наиб. число имеют резонансную частоту v₂₁; под их воздействием начинается индуцир. испускание на той же частоте. Постепенно фотоны с частотой v_2l станут доминировать над всеми остальными, т. е. система начнет излучать монохроматич. электромагн. волну. Описанная обратная связь в лазере осуществляется с помощью резонатора. Простейший резонатор для излучения в оптич. диапазоне представляет собой два зеркала, между к-рыми помещается активная среда. Одно из зеркал делается частично прозрачным для выхода части излучения, используемого потребителем. Остальное излучение отражается от зеркала и вновь возвращается в активную среду, вызывая новые индуцир. переходы. В результате происходит увеличение интенсивности волны - усиление. Для того чтобы усиление в активной среде скомпенсировало отвод из резонатора части излученной энергии, значение инверсной разности населенностей DN=N₂/g₂-N₁/g_l должно превышать определенное пороговое значение DN_П, к-рое зависит от длины L активной среды между зеркалами, коэф. отражения r частично прозрачного зеркала и сечения а резонансного квантового перехода согласно соотношению:
DN_П=(l/sL)lnl/r (1)
Как правило, в пределы Dv_П спектральной линии активного в-ва может попадать неск. резонансных частот (резонансных мод) резонатора (рис. 3), главные из к-рых

Рис. 3. Спектральная линия активной среды лазера и моды (резонансные частоты) оптического резонатора.

отделены друг от друга частотным интервалом Dv=c/2L, где с - скорость света в активной среде. Поэтому лазер генерирует не одну частоту v₀~v₂₁, а набор частот v_j=v₀+jc/2L (j - целое число), к-рые определяют спектр лазерного излучения. С отстройкой частоты излучения от резонансного значения уменьшается вероятность индуцир. перехода и возрастает пороговая инверсная населенность.

Рис. 4. Простейшая схема лазера: 1 - активная среда; 2 - непрозрачное зеркало; 3 - частично прозрачное зеркало, через которое осуществляется вывод генерируемого излучения; 4 - система накачки (здесь - газоразрядные лампы).

Т. обр., лазер, работающий как генератор когерентного излучения, должен состоять из трех компонентов (рис. 4): системы накачки - устройства, поставляющего энергию в лазер для переработки ее в когерентную волну; активной среды, к-рая вбирает в себя энергию накачки и переизлучает ее в виде когерентного излучения, и резонатора, осуществляющего обратную связь. Лазер может работать и как усилитель когерентного излучения. В этом случае обратная связь не обязательна, волна просто распространяется по активной среде, увеличивая свою мощность (энергию). Размножение фотонов в резонаторе лазера и выход части из них через полупрозрачное зеркало можно рассматривать как разветвленную цепную р-цию рождения фотонов при индуцир. переходах и их адсорбцию на пов-сти зеркала Z с коэффициентом (1—r) при каждом столкновении:

где А^* и А - возбужденные частицы в состояниях, между к-рыми происходит квантовый переход, n-число частиц в единице объема резонатора. Если процесс накачки представить как превращ. А в А^* вследствие передачи энергии при столкновении с нек-рыми условными частицами Q:

а релаксацию энергии возбуждения - как гибель возбужденных частиц А^* при столкновении с условными частицами М:

то работу лазера можно описывать кинетич. ур-ниями как изменение за время t в резонаторе числа фотонов dn/dt и изменение за время t концентраций частиц d[А^*]/dt и d[А]/dt:
dn/dt+k_Zn=Bn([А^*]/g^*-[А]/g); d[А^*]/dt+k_М[М][А^*]-Bn([А^*]/g^*-[А]/g)=k_Q[Q][A]; (6) d[А]/dt-k_М[М][А^*]+Bn(A^*]/g^*-[А]/g)=-k_Q[Q][A],
где g и g^* - статистич. веса соответствующих состояний; B, k_Z, k_Q и k_M - константы скорости процессов (2), (3), (4) и (5) соответственно. Их значения легко связать с сечением s, параметрами резонатора L и r, св-вами активного в-ва, способом накачки; тогда ур-ния (6) выражают осн. энергетич. соотношения при генерации лазера когерентного излучения. Они позволяют применять для расчетов методы, разработанные для нелинейных хим. процессов (см. Неравновесная химическая кинетика).
Накачка лазера. Создание в активном в-ве инверсии населенности производится разными способами. Чаще всего используют воздействие на в-во электромагн. излучения (оптич. накачка), электрич. разряда, пучка электронов с энергией от неск. десятков эВ до МэВ (электронный удар), высокотемпературный нагрев в-ва с послед. быстрым охлаждением (тепловая накачка), экзотермич. хим. р-ции в в-ве, инжекцию носителей заряда в область р-n - перехода в полупроводнике под действием электрич. поля. Рассмотрим нек-рые способы накачки. Оптич. накачку осуществляют чаще всего с помощью газоразрядных ламп в импульсном или непрерывном режимах работы. Поскольку их излучение имеет широкий спектр, в качестве активной среды необходимо применять материалы с широкими полосами поглощения. Однако с ростом ширины спектральной линии уменьшается сечение а и потому трудно достичь пороговых значений DN_П, согласно (1). Задачу решают для разл. активных сред по-разному. Рассмотрим, напр., схему накачки рубинового лазера, в к-ром для создания инверсной населенности используют энергетич. уровни иона Сr³⁺, внедренного в решетку корунда a-Аl₂О₃ (рис. 5). В результате поглощения излучения hv₃₁ широкополосной газоразрядной лампы ионы Cr³⁺ переводятся из основного состояния 1 в возбужденное состояние 3, представляющее собой довольно широкую полосу энергетич. уровней. Затем сравнительно быстро происходит передача части энергии возбуждения решетке кристалла и безызлучат. переход Сr³⁺ в состояние 2, из к-рого самопроизвольный переход в основное состояние 1

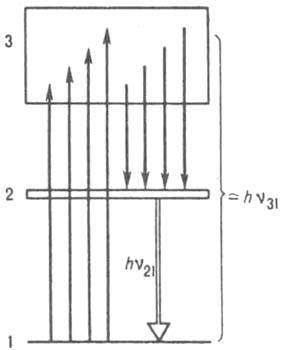

Рис. 5. Принципиальная схема энергетических уровней рубина. Стрелками вверх указано поглощение энергии накачки hv₃₁, стрелками вниз - безызлучат. переходы. Двойная линия - лазерный переход на частоте v_2l.

происходит сравнительно медленно (время жизни возбужденного состояния t₂₁~10^-3 с). Инверсия населенности возникнет, если в состоянии 2 окажется более половины всех ионов Сr³⁺ . При концентрации N₂ ионов Сr³⁺ в кристалле порядка 10¹⁹ см^-3 это достигается, если энергия, поглощаемая за 1 с в 1 см³ рубина (уд. мощность накачки), составляет Р_уд=hv_3lN₂t^-1₂₁]10³ Вт/см³. Сечение s перехода 2:1 в рубине таково, что для генерации когерентного излучения на длине волны 0,69 мкм достаточно выполнения условия: (N₂/g₂-N₁/g₁)~10¹⁷ см^-3 при длине кристалла ~10 см и коэффициенте r ~90%. На практике применяют кристаллы рубина, представляющие собой цилиндрич. стержни длиной 10-30 см и диаметром ~ 1 см. Аналогична схема накачки для лазеров на основе стекол и иттрий-алюминиевого граната, активированных Nd, и нек-рых др. твердотельных лазеров, в к-рых для создания инверсной населенности используют энергетич. уровни примесных ионов. Оптич. накачку применяют также в лазерах на красителях (жидкие активные среды) и ряде др. Др. схема оптич. накачки основана на том, что при поглощении широкополосного спектра излучения происходит фотолиз молекул с появлением радикалов и возбужденных атомов, последние и образуют активную среду лазера. Напр., при фотолизе молекулы C₃F₇I под действием УФ излучения с длиной волны 200-250 нм возникает возбужденный атом I в состоянии ³Р_1/2
C₃F₇I+hv_уф:С₃Р₇+I(³P_1/2)
При переходе атома I в состояние ³Р_3/2 излучается фотон с длиной волны 1,315 мкм:
I(³P_1/2)+nhv:(n+l)hv+I(³Р_3/2)
Электронный удар применяют в осн. для накачки газовых лазеров. Накачка основана на возбуждении атома при его соударении с электроном, обладающим достаточно большой кинетич. энергией. Напр., в He-Ne-лазере происходят след. процессы (рис. 6):
He(1¹S)+е:Не³+е, He(1¹S)+е:Не⁺+2e,
где l¹S - осн. состояние атома Не, а Не^* - одно из его возбужденных состояний. Релаксация энергии возбуждения и рекомбинация ионов с электронами протекают в этой системе таким образом, что возбужденные атомы Не^B скапливаются на метастабильных уровнях 2¹S и 2³S. Инверсная населенность получается при передаче энергии возбуждения от Не к Ne, уровни к-рого 3S и 2S близки по энергии к 2¹S и 2³S уровням Не:
He(2¹S)+Ne(lS):Не(1¹S)+Ne(3S) He(2³S)+Ne(lS):He(l¹S)+Ne(2S)
Переходы 3S:3P, 3S:2P или 2S:2P в Ne используются для генерации когерентного излучения на длинах волн 3,39, 0,63 или 1,15 мкм соответственно.

Рис. 6. Схема электронных уровней Не и Ne, используемых для нахачкя. Не - Ne - лазера электронным ударом в газовом разряде.

Электронный удар применяют также для накачки СО₂-и СО-лазеров, лазеров на парах металлов, эксимерных (точнее, эксиплексных), а также нек-рых полупроводниковых лазеров. Тепловая накачка лазера происходит при быстром охлаждении сильно нагретых газовых смесей. При надлежащем подборе компонентов смеси удается найти такие системы энергетич. уровней частиц, в к-рых нижележащие уровни "охлаждаются" (опустошаются) быстрее, чем вышележащие. Это приводит к образованию инверсной населенности. Практически наиб. удобный способ охлаждения - сверхзвуковое истечение газов через сопло; наиб. удачные активные среды-смеси N₂-CO₂-He и N₂-CO₂-H₂O. Лазеры с тепловой накачкой на этих активных средах наз. тепловыми газодинамич. лазерами. О химической накачке см. Лазеры химические. Инжекция носителей тока через p-n-переход - осн. способ накачки полупроводниковых лазеров. Активная среда представляет собой кристалл-полупроводник, состоящий из областей р- и n-типа (рис. 7). Между этими областями возникает контактная разность потенциалов, уравновешивающая потоки носителей из одной части в другую;

Рис. 7. Инжекционный полупроводниковый лазер. Область потенциального барьера (p-n-перехода) заштрихована. (+) и (-) - контакты для приложения напряжения. Лазерное излучение hv направлено перпендикулярно плоскости рисунка (волнистая линия со стрелкой).

электрич. ток через контакт равен нулю. Если к образцу приложить электрич. напряжение, равное по величине контактной разности потенциалов, возникнут потоки носителей навстречу друг другу и их рекомбинация с испусканием фотонов. Зеркалами оптич. резонатора в таком лазере служат хорошо отполированные плоскопараллельные грани самого кристалла. наиб. совершенные инжекционные лазеры представляют собой более сложную структуру (гетероструктуру). Важная особенность инжекционных лазеров -их миниатюрность; длина активной зоны обычно неск. мм, рабочая часть p-n-перехода имеет размеры в направлении протекания тока ~1 мкм, поперечный размер - обычно 1 мм. Типы лазеров и их применение. Лазеры можно классифицировать по типу активной среды (твердотельные, в т.ч. полупроводниковые лазеры, газовые, лазеры на жидких красителях и т.п.), по способу накачки или по др. признакам, однако ни одна из таких классификаций не является однозначной. По совокупности нек-рых признаков (тип среды, способ накачки, режим работы, мощность генерируемого излучения и др.) удобно выделить след. лазеры:
1. Твердотельные лазеры на стеклах и иттрий-алюминиевом гранате (ИАГ-лазеры), активированных Nd (длина волны генерируемого излучения l=1,06 мкм), рубиновые лазеры (l=0,69 мкм). Используют оптич. накачку с помощью газоразрядных ламп; возможна работа лазеров в импульсном и импульсно-периодич. режимах (стекла и рубин; для ИАГ-лазеров возможен и непрерывный режим работы). Энергия, генерируемая в режиме одиночных импульсов длительностью до 10^-3 с, может достигать 10³ Дж за импульс с одного стержня стекла, активированного Nd. Уникальные установки на этом материале могут генерировать до 100 кДж за импульс длительностью 10^-9 с. Мощность ИАГ-лазеров в непрерывном режиме может достигать сотен Вт.
2. Электроразрядные лазеры низкого давления на смесях благородных газов (He-Ne, Не-Хе и др.). Маломощные системы, генерирующие излучение высокой монохроматичности и направленности. наиб. применение получил He-Ne-лазер (l=0,628 и 3,39 мкм).
3. Полу проводниковые лазеры. Накачка инжекцией носителей тока через р-n-переход или гетеропереход, а также облучением пов-сти полупроводника электронным пучком. Возможна и оптич. накачка, хотя широкого распространения полупроводниковые лазеры с оптич. накачкой не получили. Инжекционные лазеры миниатюрны, имеют большой кпд, могут работать в импульсном и непрерывном режимах. На основе твердых р-ров, напр. системы Ga|In|Ar|Sb, можно получить излучение в дальнем, среднем и ближнем ИК диапазонах (длина волны от 0,6 до 6 мкм). Лазеры с электронной накачкой генерируют излучение в ближнем ИК и во всем видимом диапазонах.
4. N₂-CO₂ и N₂-СО-лазеры (l=9-11 мкм для СО₂ и 5-6 мкм для СО). Накачка электрич. разрядом, практически достижимая мощность излучения в непрерывном режиме - более десятка кВт; возможны также импульсный и импульсно-периодич. режимы работы.
5. Ионный аргоновый лазер непрерывного действия (l=488 и 514 мкм). Накачка электрич. разрядом, мощностью до неск. десятков Вт.
6. Лазеры на парах металлов (Сu, Cd, Se, Sn и др.) в смеси с Не. Накачка электрич. разрядом. наиб. перспективен медный лазер (l=510нм); режимы работы - импульсно-периодич. и непрерывный; мощность излучения - дeсятки Вт.
7. Эксимерные лазеры на смеси благородных газов с фтором, хлором, фторидами. Накачка сильноточным электронным пучком или поперечным электрич. разрядом. Генерирует излучение в УФ диапазоне, режим работы импульсный.
8. Фотодиссоциационные лазеры наиб. распространение получил йодный лазер (l=1,315 мкм), работающий в режиме мощных одиночных импульсов.
9. Лазеры на жидких красителях; накачка оптическая с помощью газоразрядных ламп или лазеров др. типов. Главное преимущество перед др. типами лазеров - возможность плавной перестройки частоты в широком диапазоне.
10. Хим. лазеры со смесью газов в качестве активной среды. Генерируется излучение широкого спектра в ближнем ИК диапазоне. Осн. преимущество - возможность получения непрерывного излучения больших мощностей (сотни кВт) и энергий в импульсе (десятки кДж).
11. Газодинамич. лазеры с тепловой накачкой. Осн. рабочая смесь - N₂-CO₂-Не или N₂ - СО₂ - Н₂О; излучающая молекула - колебательно возбужденный СО₂; возможно получение мощностей излучения порядка сотен кВт. Разработаны лазеры с излучающими молекулами СО, CS₂, N₂O.
12. Лазеры на своб. электронах. Перспективная система, широко обсуждаемая в литературе; практически используемых систем в оптич. диапазоне пока нет.
13. Лазеры рентгеновского диапазона. Пока разработаны только лаб. варианты с генерированием излучения l~20 нм.
14. Гамма-лазеры на ядерных переходах пока не осуществлены. Применение лазеров чрезвычайно широко и определяется св-вами генерируемого излучения. Так, большая частота (в сравнении с радиодиапазоном) и высокая монохроматичность излучения обеспечивают возможность передачи на большие расстояния по световодам больших объемов информации. Предполагается, что лазерно-волоконная связь станет в ближайшем будущем доминирующей. Используют в осн. полупроводниковые лазеры. На высокой когерентности лазерного излучения основано применение лазеров для получения объемных изображений (голография). Большие мощности излучения в непрерывном и импульснопериодич. режимах и возможность фокусировки лазерного луча в пятно требуемого размера обусловливают использование лазеров для резки и сварки материалов, обработки и закалки пов-сти. Используют в осн. твердотельные лазеры на люминесцирующих средах, газовые лазеры высокого давления (N₂-CO₂ и N₂-CO), газодинамич. лазеры с тепловой накачкой. Быстро расширяется применение лазеров в медицине, гл. обр. в офтальмологии (для приварки сетчатки глаза и при др. операциях), в хирургии - в качестве скальпеля, что особенно эффективно при операциях на кровенасыщенных органах; для стерилизации ран; для эндоскопии внутр. органов и остановки внутр. кровотечений. Используют в осн. лазеры рубиновые, аргоновые, на парах меди, иттрий-алюминиевом гранате, N₂-CO₂. В метрологии лазеры используют для создания единого оптич. стандарта длины - времени. В частности, с помощью спец. образом стабилизированного по частоте He-Ne-лазера удалось на два порядка улучшить точность измерения длины по сравнению с криптоновым эталоном. Применяют лазеры для управления хим. и биол. процессами (см. Лазерная химия), для зондирования атмосферы, в вычислит, технике для записи и считывания информации, в быту - в звукои видеовоспроизводящих устройствах высокого качества. Революционизирующее влияние оказало применение лазеров в разл. областях науки. На принципиально новую основу поставлена спектроскопия (см. Лазерная спектроскопия), появились новые области науки и техники-нелинейная оптика, оптоэлектроника, интегральная оптика. Разрабатываются способы изотопов разделения с использованием лазеров на красителях, N₂-СО₂-лазеров и ряда других, системы для проведения экспериментов по лазерному термоядерному синтезу (ЛТС). Лит.: Квантовая электроника, М., 1969 (сер. Маленькая энциклопедия); Справочник по лазерам, иод ред. А.М. Прохорова, пер. с англ., М., 1978; О'Шиа Д., Коллсн Р.. Роде У, Лазерная техника, пер. с англ., М., 1980. А. Н. Ораевский.

===
Исп. литература для статьи «ЛАЗЕР»: нет данных

Страница «ЛАЗЕР» подготовлена по материалам химической энциклопедии.
