Газогенератор (в технике)

Газогенератор, аппарат для термической переработки твёрдых и жидких топлив в горючие газы, осуществляемой в присутствии воздуха, свободного или связанного кислорода (водяных паров). Получаемые в газогенераторе газы называются генераторными. Горение твёрдого топлива в газогенераторе в отличие от любой топки осуществляется в большом слое и характеризуется поступлением количества воздуха, недостаточного для полного сжигания топлива (например, при работе на паровоздушном дутье в газогенератор подаётся 33—35% воздуха от теоретически необходимого). Образующиеся в газогенераторе газы содержат продукты полного горения топлива (углекислый газ, вода) и продукты их восстановления, неполного горения и пирогенетического разложения топлива (угарный газ, водород, метан, углерод). В генераторные газы переходит также азот воздуха. Процесс, происходящий в газогенераторе, называется газификацией топлива.

  Газогенератор обычно представляет собой шахту, внутренние стенки которой выложены огнеупорным материалом. Сверху этой шахты загружается топливо, а снизу подаётся дутьё. Слой топлива поддерживается колосниковой решёткой. Процессы образования газов в слое топлива газогенератора показаны на рис. 1. Подаваемое в газогенератор дутьё вначале проходит через зону золы и шлака 0, где оно немного подогревается, а далее поступает в раскалённый слой топлива (окислительная зона, или зона горения 1), где кислород дутья вступает в реакцию с горючими элементами топлива. Образовавшиеся продукты горения, поднимаясь вверх по газогенератору и встречаясь с раскалённым топливом (зона газификации II), восстанавливаются до окиси углерода и водорода. При дальнейшем движении вверх сильно нагретых продуктов восстановления происходит термическое разложение топлива (зона разложения топлива III) и продукты восстановления обогащаются продуктами разложения (газами, смоляными и водяными парами). В результате разложения топлива образуются вначале полукокс, а затем и кокс, на поверхности которых при их опускании вниз происходит восстановление продуктов горения (зона II). При опускании ещё ниже происходит горение кокса (зона 1). В верхней части газогенератора происходит сушка топлива теплом поднимающихся газов и паров.

  В зависимости от того, в каком виде подаётся в газогенератор кислород дутья, состав генераторных газов изменяется. При подаче в газогенератор одного воздушного дутья получается воздушный газ, теплота горения которого в зависимости от перерабатываемого топлива колеблется от 3,8 до 4,5 Мдж/м3 (900—1080 ккал/м3). Применяя дутьё, обогащенное кислородом, получают т. н. парокислородный газ (содержащий меньшее количество азота, чем воздушный газ), теплота горения которого может быть доведена до 5—8,8 Мдж {м3 (1200—2100 ккал/м3).

  При работе газогенератора на воздухе с умеренной добавкой к нему водяных паров получается смешанный газ, теплота сгорания которого (в зависимости от исходного топлива) колеблется от 5 до 6,7 Мдж/м3 (1200—1600 ккал/м3). И, наконец, при подаче в раскалённый слой топлива газогенератора водяного пара получают водяной газ с теплотой сгорания от 10 до 13,4 Мдж/м3 (2400—3200 ккал/м3.

  Несмотря на то, что идея газогенератора была выдвинута в конце 30-х гг. 19 в. в Германии (Бишофом в 1839 и Эбельманом в 1840), их промышленное применение началось после того, как Ф. Сименсом (1861) был предложен регенеративный принцип отопления заводских печей, позволивший эффективно применять генераторный газ. Изобретателями первого промышленного газогенератора были братья Ф. и В. Сименс. Их конструкция газогенератора получила повсеместное распространение и просуществовала в течение 40—50 лет. Только в начале 20 в. появились более совершенные конструкции.

  В зависимости от вида перерабатываемого твёрдого топлива различают типы газогенераторов: для тощего топлива — с незначительным выходом летучих веществ (кокс, антрацит, тощие угли), для битуминозного топлива — со значительным выходом летучих веществ (газовые и бурые угли), для древесного и торфяного топлива и для отбросов минерального топлива (коксовая и угольная мелочь, остатки обогатительных производств). Различают газогенераторы с жидким и твёрдым шлакоудалением. Битуминозные топлива обычно газифицируются в газогенераторе с вращающимся водяным поддоном, а древесина и торф — в газогенераторе большого внутреннего объёма, т. к. перерабатываемое топливо имеет незначительную плотность. Мелкое топливо перерабатывается в газогенераторе высокого давления и во взвешенном или кипящем слое.

  По назначению газогенераторы можно разделить на стационарные и транспортные, а по месту подвода воздуха и отбора газа на газогенераторы прямого, обращенного и горизонтального процесса. В газогенераторе прямого процесса (рис. 2) движение носителя кислорода и образующихся газов происходит снизу вверх. В газогенераторе с обращенным процессом (рис. 3) носитель кислорода и образующийся газ движутся сверху вниз. Для обеспечения обращенного потока средняя часть таких газогенераторов снабжается фурмами, через которые вводится дутьё. Так как отсасывание образовавшихся газов осуществляется снизу газогенератора, то зона горения 1 (окислительная) находится сразу же под фурмами, ниже этой зоны следует зона восстановления II, над зоной горения 1 располагается зона III — пирогенетического разложения топлива, происходящего за счёт тепла раскалённого горящего кокса зоны 1. Сушка самого верхнего слоя топлива в газогенераторе происходит за счёт передачи тепла от зоны III. В газогенераторе с горизонтальным процессом носитель кислорода и образующийся газ движутся в горизонтальном направлении.

  При эксплуатации газогенератора соблюдается режим давления и температуры, величина которых зависит от перерабатываемого топлива, назначения процесса газификации и конструкции газогенератора.

  Бурное развитие газовой промышленности в СССР привело к почти полной замене генераторных газов природными и попутными, т. к. себестоимость последних значительно ниже. В зарубежных странах, где мало природного газа, газогенераторы широко применяются в различных отраслях промышленности (ФРГ, Великобритания).



  Лит.: Михеев В. П., Газовое топливо и его сжигание, Л., 1966.

  Н. И. Рябцев

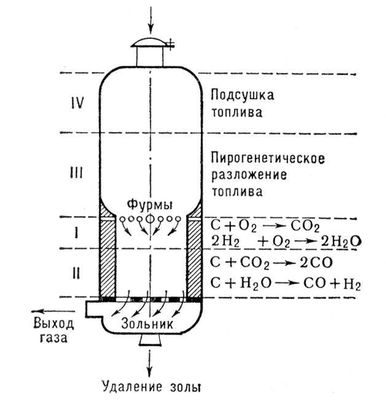

Рис. 3. Схема газогенератора с обращённым процессом газификации топлива.

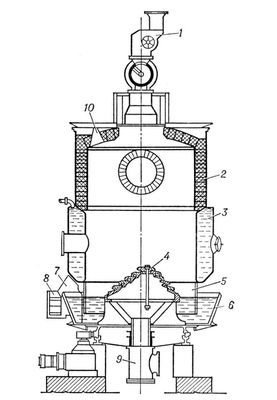

Рис. 2. Газогенератор прямого процесса для получения смешанного газа: 1 — загрузочное устройство; 2 — шахта; 3 — водяная рубашка; 4 — колосниковая решётка; 5 — фартук; 6 — чаша с водой, образующая гидравлический затвор; 7 — выгребной нож; 8 — конвейер для удаления золы; 9 — дутьевая коробка.

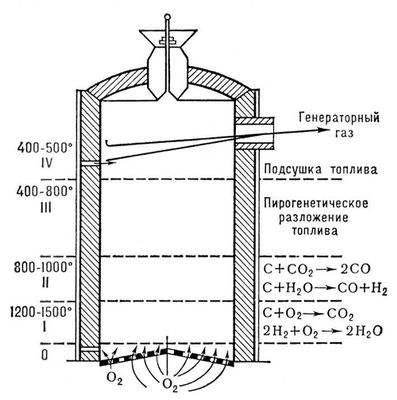

Рис. 1. Схема прямого процесса образования газа в газогенераторе.
