МАГНИТНЫЕ МАТЕРИАЛЫ, в-ва, магн. св-ва к-рых обусловливают их применение в технике (электротехнике, вычислит. технике, электронике, радиотехнике и др. областях). Hаиб. применение находят магнитоупорядоченные в-ва: ферро-, ферри- и антиферромагнетики, в состав к-рых входят нек-рые элементы с незаполненными 3d-или 4f-электронными оболочками, атомы или ионы к-рых обладают магн. моментами. К ферромагнетикам относятся в осн. металлы и сплавы Fe, Co и Сu, РЗЭ (Nd, Sm, Gd, Tb, Dy и др.), нек-рые соед. Mn и Сr, напр. MnBi, MnAl, CrPt; к ферримагнетикам - ферриты-шпинели MFe2O4 (M - Fe, Ni, Со, Mn, Mg, Zn, Сu), ферриты-гранаты R3Fe5O12 (R - РЗЭ), гексаферриты PbFe12O19, Ba2Zn2F12O22 и др., интерметаллич. соед. RFe2, RCo5, RFe14 и др. Магнитными материалами могут быть металлы (в осн. ферромагнетики), диэлектрики и полупроводники (гл. обр. ферри- и антиферромагнетики). Осн. характеристика магнитных материалов - намагниченность М, к-рая определяется как магн. момент единицы объема в-ва. Единица намагниченности в СИ - А/м. Зависимость М от напряженности поля H для ферро- и ферримагнетиков определяется кривой намагничивания с петлей гистерезиса (рис.). Если напряженность поля достаточна для намагничивания образца до насыщения, соответствующая петля гистерезиса наз. предельной; множество др. возможных петель, получаемых при меньших значениях H и лежащих внутри предельной петли, наз. частными (непредельными). Если до начала действия внеш. поля образец был полностью размагничен, кривая зависимости М от H наз. основной кривой намагничивания.

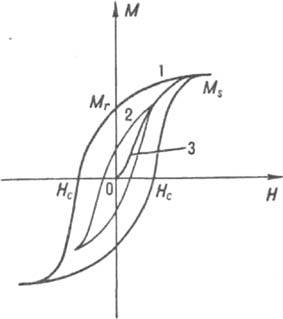

Кривые намагничивания и размагничивания ферромагнетика
Кривые намагничивания и размагничивания ферромагнетика: Н - напряженность внеш. магн. поля; М -намагниченность образца; Нc - коэрцитивная сила; Мr - остаточная намагниченность; Мs - намагниченность насыщения; 1 - предельная петля гистерезиса; 2 - непредельная (частная) петля; 3 - начальная кривая намагничивания.

Др. важные параметры магнитных материалов: 1. Остаточная намагниченность Мr [или остаточная магн. индукция Вr, единица измерения - тесла (Тл)]; количественно оценивается величиной намагниченности, сохраняющейся в образце после того, как он был намагничен внеш. магн. полем до насыщения, а затем напряженность поля сведена до нуля. Величина Мr (Вr) существенно зависит от формы образца, его кристаллич. структуры, т-ры, мех. воздействий (удары, сотрясения и т.п.) и др. факторов. 2. Коэрцитивная сила Hс; измеряется в А/м; количественно определяется как напряженность поля, необходимая для изменения намагниченности тела от значения Мr до нуля. Зависит от магнитной, кристаллографич. и др. видов анизотропии в-ва, наличия дефектов, способа изготовления образца и его обработки, а также внеш. условий, напр. т-ры. 3. Oтносит. магн. проницаемость m; характеризует изменение магн. индукции В среды при воздействии поля H; связана с магнитной восприимчивостью c соотношением: m = 1 + c (в СИ). В ферромагнетиках и ферритах m сложным образом зависит от H; для описания этой зависимости вводят понятия дифференциальной (mдиф), начальной (mн) и максимальной (mмакс) проницаемостей. 4. Макс. уд. магн. энергия Wмакс (в Дж/м3) или пропорциональная ей величина (BH)макс на участке размагничивания петли гистерезиса. 5. Намагниченность насыщения Мs (или магн. индукция насыщения Bs). 6. Кюри точка ТK. 7. Уд. электрич. сопротивление r (в Ом • м). В ряде случаев существенны и др. параметры, напр. температурные коэф. остаточной индукции и коэрцитивной силы, характеристики временной стабильности осн. параметров. Из аморфных магнитных материалов наиб. распространены материалы на основе Fe, Ni, Со с аморфизующими добавками В, Р, С, Si, Ge, а также аморфные сплавы РЗЭ с Fe и Со. Аморфные магнитные материалы получают из жидкой фазы сверхбыстрым охлаждением (скорость охлаждения св. 105 К/с) либо осаждением из газовой фазы на холодную подложку. При нагр. до 300-450 °С аморфные магнитные материалы переходят в кристаллич. состояние. Композиционными магнитными материалами наз. материалы, изготовленные из ферромагн. металлич. или ферритового порошка с диэлектрич. связующим (бакелитом, полистиролом, резиной, тальком, смолой, жидким стеклом, легкоплавкой стеклоэмалью и др.). Для мн. техн. приложений, гл. обр. в электротехнике и радиоэлектронике, необходимы магнитные материалы, обладающие большой величиной остаточной намагниченности. В зависимости от величины коэрцитивной силы различают магнитомягкие и магнитотвердые магнитные материалы.

Магнитомягкие магнитные материалы намагничиваются до насыщения и перемагничиваются в сравнительно слабых магн. полях (не св. 4 кА/м). Для них характерны высокие значения магн. проницаемости (mмакс достигает 106), узкая петля магн. гистерезиса, малые потери энергии при перемагничивании. Магнитомягкими магнитными материалами являются: 1) электротехн. железо и стали (низкоуглеродистые и кремнистые); 2) кристаллич. сплавы на основе Fe-Ni - в т.ч. бинарные (пермаллои) и легированные Мо (суперпермаллои), Mn (муметалл), Сr, Ti, Nb, Сu, Аl (изопермы); на основе Fe-Co с добавками V (пермендюры); на основе Fe-Ni-Co с добавками Mn и Сr (перминвары); на основе Fe-Al (алферы, алфенолы) и Fe-Si-Al (алсиферы, сендасты и др.); 3) аморфные сплавы на основе Fe (типа 80% Fe, 20% В), Fe-Ni (типа 40% Fe, 40% Ni, 20% SiB), Co-Fe (типа 70% Co, 5% Fe, 10% Si, 15% B), Co-Zr, Co-Zr-Mo; 4) ферриты-шпинели, ферриты-гранаты, ортоферриты (со структурой перовскита); 5) композиты ферромагн. металлич. порошка (карбонильное железо, пермаллой, алсифер) с диэлектрич. связующим на основе смол (напр., шеллака), полистирола, жидкого стекла, талька и т.п. (магнитодиэлектрики). Металлич. магнитомягкие магнитные материалы обладают наиб. значениями магн. проницаемости (напр., у суперпермаллоя mмакс = 106 при коэрцитивной силе Hс = 0,3 А/м) и магн. индукции насыщения (напр., у пермендюра Bs = 2,4 Тл), температурной стабильностью св-в. Аморфные сплавы (обычно изготовляют в виде тонкой ленты) сочетают высокие магн. св-ва с хорошими прочностными характеристиками, коррозионной стойкостью, температурной и деформац. стабильностью. Ферриты и магнитодиэлектрики характеризуются сравнительно небольшими значениями магн. характеристик (начальная магн. восприимчивость mн = 5.104 - 2.104, Bs = 0,3-0,5 Тл, Hс = 3.103 А/м) и высоким уд. электрич. сопротивлением (r ~ 1014 Ом.м). Магн. и электрич. св-ва ферритов можно регулировать изменением хим. состава, режимов спекания и термообработки. Магнитомягкие магнитные материалы применяют для изготовления магнитопроводов, трансформаторов и магн. усилителей, дросселей, реле, дефектоскопов, магн. головок для видео- и звукозаписи, магн. экранов, сердечников высокодобротных катушек индуктивности (в колебат. контурах, электрич. фильтрах, элементах памяти и др.), линий задержки. Металлич. магнитные материалы используют в осн. для работы на частотах переменного поля до неск. десятков кГц, т.к. из-за относительно низкого уд. электрич. сопротивления при повышении рабочей частоты в них резко возрастают вихревые токи. Это приводит к снижению эффективного сечения магнитопроводов и повышению потерь на перемагничивание. Ферриты используют для работы на частотах до неск. МГц. Композиционные магнитные материалы применяют для создания экранирующих устройств от СВЧ полей; металлич. компоненты материалов используют в виде пленок или мелкодисперсных порошков. Многокомпонентные слоистые материалы с ферромагн. составляющей позволяют создавать поглотители полей с миним. геом. размерами.
Магнитотвердые магнитные материалы (магнитожесткие, высококоэрцитивные магнитные материалы) намагничиваются до насыщения и перемагничиваются в относительно сильных магн. полях (св. 4 кА/м). Высококоэрцитивными магнитными материалами иногда наз. только магнитные материалы с коэрцитивной силой Нс > 20 кА/м. Магнитотвердые магнитные материалы применяют как постоянные магниты, в качестве носителей магн. памяти, в гистеррезисных двигателях, разл. мех. удерживающих устройствах, в узлах радиоаппаратуры и др. Выделяют след. группы магнитотвердых магнитных материалов:
1. Стали, закаливаемые на мартенсит (углеродистые, легированные Сr, W, Со). Они обладают сравнительно малыми Hс (4-12 кА/м) и Wмакс (0,6-1,4 кДж/м3).
2. Диффузионно-твердеющие сплавы на основе Fe-Ni-Аl (ални) с добавками Со, Сu, Ti и др. Значения магн. параметров этой группы магнитных материалов зависит от состава и наличия текстуры (кристаллографич., магнитной). В целом они характеризуются умеренными значениями Нс (36-145 кА/м), высокими значениями Вr (0,5-1,4 Тл) и Wмакс (3,6-40 кДж/м3), наименьшими из всех магнитных материалов температурными коэффициентами основных параметров (температурный диапазон использования до 770 К); эти магнитные материалы хрупки, обрабатываются только шлифованием.
3. Дисперсионно-твердеющие сплавы Fe-Ni-Сu (кунифе), Co-Ni-Cu (кунико), Fe-Co-V (викаллой), Fe-Cr-Co и др. По своим магн. св-вам они близки к диффузионно-твердеющим сплавам, но менее хрупки и подвергаются обработке давлением, а нек-рые - и термомагнитообработке. Применение диффузионно-твердеющих и дисперсионно-твердеющих сплавов ограниченно из-за дефицитности ряда компонентов (особенно Со).
4. Сплавы с использованием благородных металлов (напр., Pt, Ir, Pd) с высокими значениями коэрцитивной силы (до 400 кА/м). Применение их также весьма ограниченно из-за высокой стоимости. Сплавы Co-Pt, однако, применяют для изготовления сверхминиатюрных магнитов, т.к. они обладают высокой пластичностью, допускающей холодную вытяжку в тонкую проволоку.
5. Бариевые и стронциевые ферриты с гексагон. кристаллич. решеткой и кобальтовый феррит со структурой шпинели. Характеризуются сравнительно низкими значениями Вr (0,19-0,42 Тл), весьма высокими Hc (130-350 кА/м) и Wмакс (3-18 кДж/м3), температурной стабильностью (вплоть до 700 К), высоким уд. электрич. сопротивлением. Последнее обусловливает их широкое применение при высоких частотах переменного поля. Достоинство всех магнитотвердых ферритов - высокое уд. электрич. сопротивление, позволяющее применять их при высоких частотах переменного поля. Доступность компонентов гексагон. бариевых и стронциевых ферритов, возможность автоматизации произ-ва постоянных магнитов из них и невысокая стоимость обусловили широкое применение этих магнитных материалов в разл. областях техники. Осн. недостатки ферритовых магнитных материалов - высокая твердость, хрупкость, ограниченный температурный диапазон использования (230-500 К).
6. Интерметаллич. соед. металлов группы железа с РЗЭ. Обладают очень высокой кристаллич. анизотропией. Распространены бинарные сплавы "редкая земля - кобальт", напр. SmCo5, квазибинарные соед. "2-17" типа R2(CoFe)17. На основе таких сплавов разработаны магнитные материалы с рекордными значениями Hс (640-1300 кА/м) и Wмакс (55-80 кДж/м3) при достаточно высоких Вr (0,77-1,0 Тл) и удовлетворит. характеристиках температурной стабильности. Недостатки этих магнитных материалов - высокая твердость, хрупкость, дороговизна. Применяют их в осн. в таких системах, где важно снижение массы и габаритных размеров магнитов. Разработаны также составы типа "редкая земля - железо - бор", напр. Nd2Fe14B, (YEr)2Fe14B. Такие магнитные материалы не только обладают высокими значениями магн. энергии (BH)макс но и значительно дешевле, чем SmCo5.
7. Композиционные магнитные материалы на основе порошкообразных ферритов и интерметаллич. в-в (5-я и 6-я группы) и связующего. Различают магнитопласты (связующее - пластич. масса) и магнитоэласты (связующее - каучук). Из-за сравнительно большого кол-ва немагнитных компонентов эти магнитные материалы по своим магн. параметрам хуже, чем материал исходного порошка, но они значительно более технологичны и позволяют изготовлять магниты сложной формы.
8. Материалы для магн. записи, получаемые нанесением магнитных материалов в виде тонкой пленки или тонкодисперсного порошка на немагн. подложку. Используют порошки оксидов переходных металлов, ферритов или покрытия из сплавов Co-Ni, Co-Pt, Co-W, Co-Ni-P, Co-Ni-Cr, Со-Сr и др., получаемые вакуумным напылением, гальванопластич. или хим. осаждением. При создании таких магнитных материалов стремятся получить наиб. Вr и умеренную Нс (обычно 20-80 кА/м в зависимости от плотности записи, способа записи информации и т. п.). Перспективными материалами для магнитооптич. записи информации являются высококоэрцитивные аморфные пленки на основе соед. типа "редкая земля -железо - кобальт" (Tb-Fe, Cd-Tb-Co, Tb-Gd-Fe-Co, Nd-Dy-Fe-Со); их коэрцитивная сила Нс = (1 - 5).105 А/м.
Специальные магнитные материалы. обладают св-вами, к-рые обеспечивают им важные, но сравнительно узкие области применения. Магнитострикционные магнитные материалы - ферромагн. металлы и сплавы, а также ферриты, обладающие достаточно большой магнитострикцией, т.е. изменением размеров образца при его намагничивании и размагничивании. Магнитострикц. материалы используют в излучателях и приемниках звука и ультразвука и в др. устройствах, преобразующих энергию электромагн. поля в механическую и обратно. Магнитострикц. материалами являются: никель, НП2Т (Ni св. 98%), сплавы - пермендюр, 49 КФ (49% Со, 2% V, остальное Fe), алфер (12,5% Аl, остальное Fe), никоей (4% Со, 2% Si, остальное Ni), керамич. ферриты-шпинели на основе Ni, Со, Сu. Перспективные магнитострикц. материалы - интерметаллич. соед. типа RFe2, где R - Y, Tb, Dy, напр. Тb0,27Dy0,73Fe2. В приборостроении и измерит, технике широко применяют инварные сплавы с низким коэф. термич. расширения и элинварные сплавы, обладающие малым температурным коэф. упругости. Такими св-вами обладают сплавы Fe-Ni, Fe-Pt, Fe-Ni-Co, Fe-Ni-Сr, Fe-Co-Сr. Термомагнитные материалы - ферромагн. сплавы с сильной зависимостью остаточной намагниченности от т-ры. Их применяют для компенсации температурных изменений магн. потоков в приборах и реле, момент срабатывания к-рых зависит от т-ры. К термомагн. материалам относятся сплавы Ni-Fe-Cr, Ni-Cu (кальмаллои), Ni-Fe (термаллои) и др. Магнитооптич. магнитные материалы способны вращать плоскость поляризации света, прошедшего через образец или отраженного от него (см. Керра эффект), и используются для управления световыми потоками (в лазерной технике и оптоэлектронике). Относительно прозрачные в ближнем ИК диапазоне ферриты-гранаты [напр., (YBi)3Fe5Ol2], ферриты-шпинели, ортоферриты и др. применяют в устройствах, предназначенных для пространственно-временной модуляции света. Непрозрачные магнитные материалы на основе интерметаллич. соед., напр. РЗЭ с элементами подгруппы железа, а также на основе MnBi, MnAs служат в качестве запоминающей среды в магнитооптич. запоминающих устройствах. СВЧ магнитные материалы применяют в радиоэлектронике, для изготовления волноводов, фазовращателей, преобразователей частоты, модуляторов, усилителей и т. п. Специфич. требованиями к магнитным материалам для СВЧ диапазона являются: высокая чувствительность к управляющему магн. полю, высокое уд. электрич. сопротивление, малые электромагн. потери, высокая т-ра Кюри. наиб. распространены никелевые, никель-медно-марганцевые ферриты-шпинели, иттриевый феррит-гранат, легированный РЗЭ. Применяют металлич. сплавы Fe-Ni, Fe-Al, Fe-Al-Cr. Их используют гл. обр. для создания поглотителей мощности в разл. изделиях СВЧ техники. Композиционные СВЧ магнитные материалы используют для создания экранов для защиты от СВЧ полей. Металлич. наполнителями являются Fe, Co, Ni, сплавы сендаст; связующими - разл. полимерные смолы и эластомеры. Жидкие магнитные материалы, или магн. жидкости, представляют собой однородную взвесь мелких (10-3-10-1 мкм) ферромагн. частиц в воде, керосине, веретенном масле, фторуглеводородах, сложных эфирах, жидких металлах. Магн. жидкости применяют для визуализации структуры постоянных магн. полей и доменной структуры ферромагнетиков, в качестве рабочей среды магнитоуправляемых поляризац. светофильтров, а также при создании гидромех. преобразователей и излучателей звука. Изучаются проблемы, связанные с использованием магн. жидкостей в биологии и медицине, напр. для управляемого рентгеновского контрастирования полых органов, создания депо лек. препаратов, локального повышения т-ры.
===
Исп. литература для статьи «МАГНИТНЫЕ МАТЕРИАЛЫ»: Преображенский А. А., Теория магнетизма, магнитные материалы и элементы, М., 1972; Сергеев В. В., Булыгина Т. И., Магнитотвердые материалы, М., 1980; Мишин Д. Д., Магнитные материалы, М., 1981; Ковнеристый Ю. К., Лазарева И. Ю., Раваев А. А., Материалы, поглощающие СВЧ-излучения, М., 1982; Прецизионные сплавы. Справочник, под ред. Б. В. Молотилова, 2 изд., М., 1983; Белов К. П., Магнитострикционные явления и их технические приложения, М., 1987; Звездин А. К., Котов В. А., Магнитооптика тонких пленок, М., 1988. А. К. Звездин.
